Датчики обратной связи ФОС Смарт

О чем Вы узнаете

• Принцип работы и техническая концепция
• Процесс установки и конфигурации системы
• Функциональные возможности системы мониторинга
• Техническая диагностика и аналитика неисправностей
• Технические характеристики серии FOS Urban
• Характеристики экономичной серии FOS Road C
• Параметры конфигурации датчика ФОС Смарт
• Интеграция с современными LED-светильниками

Современные городские службы стоят перед серьезным вызовом: как эффективно управлять тысячами светильников, разбросанных по всей территории муниципалитета, обеспечивая при этом бесперебойную работу системы освещения и минимизируя эксплуатационные расходы. Датчик обратной связи ФОС Смарт представляет собой революционное решение, которое кардинально меняет подход к мониторингу и управлению осветительными приборами в городской среде. Это инновационное устройство превращает обычную сеть уличного освещения в интеллектуальную систему, где каждый светильник становится источником ценной информации о своем состоянии и работоспособности. Внедрение данной технологии позволяет переходить от реактивного обслуживания "по факту поломки" к проактивному мониторингу с предупреждением о проблемах до их критического развития.

Концепция датчика обратной связи основывается на непрерывном мониторинге электрических параметров каждого светильника с автоматической передачей данных через современную беспроводную сеть LoRaWAN. Система обеспечивает детальную аналитику работы освещения, позволяет оперативно выявлять неисправности и оптимизировать расходы на электроэнергию и техническое обслуживание. Интернет-магазин предлагает комплексные решения на базе датчиков обратной связи ФОС Смарт - от консультации по выбору оборудования до полного внедрения системы мониторинга с последующей технической поддержкой. Для получения персональной консультации и технического расчета системы для вашего объекта обращайтесь к специалистам по адресу zakaz@elled.su.

Принцип работы и техническая концепция

Датчик обратной связи ФОС Смарт функционирует как высокоточный измеритель потребляемого тока, непрерывно анализируя электрические параметры подключенного светильника и сравнивая их с заданными нормативными значениями. Основой работы системы является контроль потребляемого тока как ключевого индикатора состояния осветительного прибора. Для светильника мощностью 110 Вт номинальное потребление составляет 0,5А (расчет: 110 Вт ÷ 220 В), при этом система допускает отклонения в пределах ±20% от номинального значения. Таким образом, нормальным режимом работы для данного светильника считается диапазон 0,4А – 0,6А, а любые значения за пределами этого коридора автоматически классифицируются как инцидент.

Технология LoRaWAN обеспечивает надежную беспроводную передачу данных на расстояние до 15 километров в городских условиях, что позволяет покрыть обширные территории минимальным количеством базовых станций. Развертывание сети LoRaWAN производится согласно индивидуальному проекту установки базовых станций, учитывающему особенности местности, высоты зданий и плотность застройки. Качество покрытия сети обязательно проверяется при помощи специального тестера для гарантии стабильной связи во всех точках установки датчиков. Низкое энергопотребление датчиков и высокая помехозащищенность протокола LoRaWAN обеспечивают стабильную работу системы без необходимости частого технического обслуживания.

Каждый датчик оснащается уникальным QR-кодом, который содержит идентификационную информацию и служит для быстрого подключения устройства к системе мониторинга. При сканировании QR-кода автоматически открывается мобильная версия веб-интерфейса с опросным листом, содержащим 15 параметров для детального описания светильника и места его установки. Эта информация структурируется по категориям: основные характеристики (наименование, тип, мощность), географическая привязка (улица, район, номер опоры), эксплуатационные параметры (привязка к щиту управления, статус важности) и автоматически заполняемые данные (дата установки, геопозиция, ФИО монтажника).

Процесс установки и конфигурации системы

Процесс внедрения системы ФОС Смарт максимально упрощен и стандартизирован для быстрого развертывания на любых объектах. Установка начинается с развертывания сети LoRaWAN согласно проекту размещения базовых станций, который учитывает особенности местности, высоты зданий и плотность застройки. Покрытие сети проверяется специальным тестером для гарантии стабильной связи во всех точках установки датчиков.

Монтаж каждого датчика сопровождается заполнением детального паспорта светильника через мобильное приложение. Монтажник сканирует QR-код датчика, после чего открывается опросный лист с 15 параметрами:

Таблица 1. Основные характеристики светильников

Таблица 2. Эксплуатационные параметры светильников

Таблица 3. Монтажная информация светильников

Статус важности определяется цветовой кодировкой: красный - пешеходные переходы и перекрестки (критическая важность), желтый - стандартные участки (по умолчанию), зеленый - парковые зоны. Эта классификация позволяет приоритизировать реагирование на инциденты и оптимизировать маршруты ремонтных бригад.

Функциональные возможности системы мониторинга

Веб-платформа ФОС Смарт предоставляет исчерпывающий инструментарий для управления сетью освещения. Главная панель отображает общую статистику: количество работающих светильников к общему числу установленных, время последнего обновления данных, карту с цветовой индикацией состояния каждого светильника.

Система формирования отчетов позволяет создавать детализированные аналитические документы с различными параметрами группировки:

Таблица 4. Группировка по территориальному признаку

Таблица 5. Отчеты по временным параметрам

Автоматическая отправка отчетов настраивается по гибкому расписанию с возможностью формирования документов в режиме реального времени. Система предоставляет данные в различных форматах для интеграции с существующими информационными системами заказчика.

Техническая диагностика и аналитика неисправностей

Интеллектуальная система диагностики ФОС Смарт способна выявлять широкий спектр неисправностей на основе анализа параметров потребления тока:

Таблица 6. Типичные сценарии неисправностей светильников

Система ведет историю всех параметров каждого светильника, что позволяет выявлять тенденции деградации оборудования и планировать профилактическое обслуживание. Алгоритмы машинного обучения анализируют паттерны потребления и предсказывают вероятные точки отказа до их фактического возникновения.

Мобильные уведомления обеспечивают оперативное информирование ответственных лиц о критических инцидентах. Система автоматически определяет приоритет инцидента на основе статуса важности светильника и времени суток, формируя оптимальные маршруты для ремонтных бригад.

Функциональные возможности веб-платформы

Веб-платформа ФОС Смарт предоставляет комплексный инструментарий для управления сетью освещения через единый, интуитивно понятный интерфейс. Главная панель системы отображает ключевые показатели в режиме реального времени: общее количество светильников в сети, количество работающих устройств, процент исправности системы и время последнего обновления данных. Интерактивная карта с цветовой индикацией состояния каждого светильника позволяет оперативно оценивать общую ситуацию и локализовать проблемные зоны. Зеленые маркеры указывают на исправно работающие светильники, желтые предупреждают о незначительных отклонениях параметров, а красные сигнализируют о критических неисправностях, требующих немедленного вмешательства.

Система уведомлений обеспечивает оперативное информирование ответственных лиц о всех значимых событиях в сети освещения. Настраиваемые алерты могут отправляться через SMS, электронную почту или push-уведомления в зависимости от типа инцидента и его критичности. Для светильников с красным статусом важности система автоматически формирует экстренные уведомления, обеспечивая реагирование в течение минут после обнаружения неисправности. Гибкие настройки позволяют определять различные сценарии уведомлений для разных категорий персонала: диспетчеры получают оперативную информацию о всех инцидентах, руководители - сводные отчеты, а ремонтные бригады - детальные технические данные для устранения неисправностей.

Модуль аналитики и отчетности позволяет формировать детализированные отчеты с различными параметрами группировки и временными интервалами. В разделе "форма отчета" доступен выбор типа отчета с возможностью создания отдельных аналитических документов с разбивкой по берегам, районам, улицам или другим территориальным признакам. Система поддерживает автоматическую отправку отчетов по заданному расписанию, а также формирование документов в режиме реального времени для оперативного анализа ситуации. Исторические данные позволяют анализировать долгосрочные тренды, выявлять закономерности в работе оборудования и планировать профилактические мероприятия. Для заказа системы ФОС Смарт и получения технической консультации по настройке отчетности обращайтесь к экспертам по адресу zakaz@elled.su.

Диагностика неисправностей и аналитика

Интеллектуальная система диагностики ФОС Смарт способна автоматически классифицировать различные типы неисправностей на основе анализа характерных изменений в потреблении тока. Полное отсутствие потребления (показания датчика = 0А) однозначно указывает на обрыв питания или полный выход светильника из строя, что требует немедленного вмешательства ремонтной службы. Превышение номинального тока более чем на 20% может свидетельствовать о коротком замыкании в цепи светильника или неисправности драйвера, что также классифицируется как критический инцидент. Пониженное потребление тока (снижение более чем на 20% от номинала) часто указывает на деградацию светодиодов или частичный отказ компонентов, требующий планового обслуживания в ближайшее время.

Система мониторинга ведет детальную статистику по каждому светильнику, фиксируя не только текущие показания, но и динамику изменения параметров во времени. Алгоритмы анализа позволяют выявлять постепенную деградацию оборудования задолго до критического отказа, что дает возможность планировать замену компонентов в рамках планово-предупредительного обслуживания. Нестабильные показания с колебаниями тока в пределах ±10% могут указывать на проблемы с контактными соединениями или промежуточные неисправности, которые требуют профилактического вмешательства. Такая детальная диагностика позволяет оптимизировать работу ремонтных служб, сокращая количество аварийных выездов и повышая общую надежность системы освещения.

Аналитические возможности системы включают формирование детализированных отчетов по различным временным периодам с группировкой по территориальным, техническим или административным признакам. Ежедневные отчеты содержат информацию о текущем состоянии всех светильников, зафиксированных инцидентах и выполненных ремонтных работах. Еженедельная аналитика позволяет выявлять повторяющиеся проблемы и планировать профилактические мероприятия. Месячные и годовые отчеты предоставляют данные для стратегического планирования развития системы освещения и обоснования инвестиций в модернизацию оборудования.

Таблица 7. Сценарии неисправностей с приоритетами реагирования

Совместимость с светильниками серии FOS

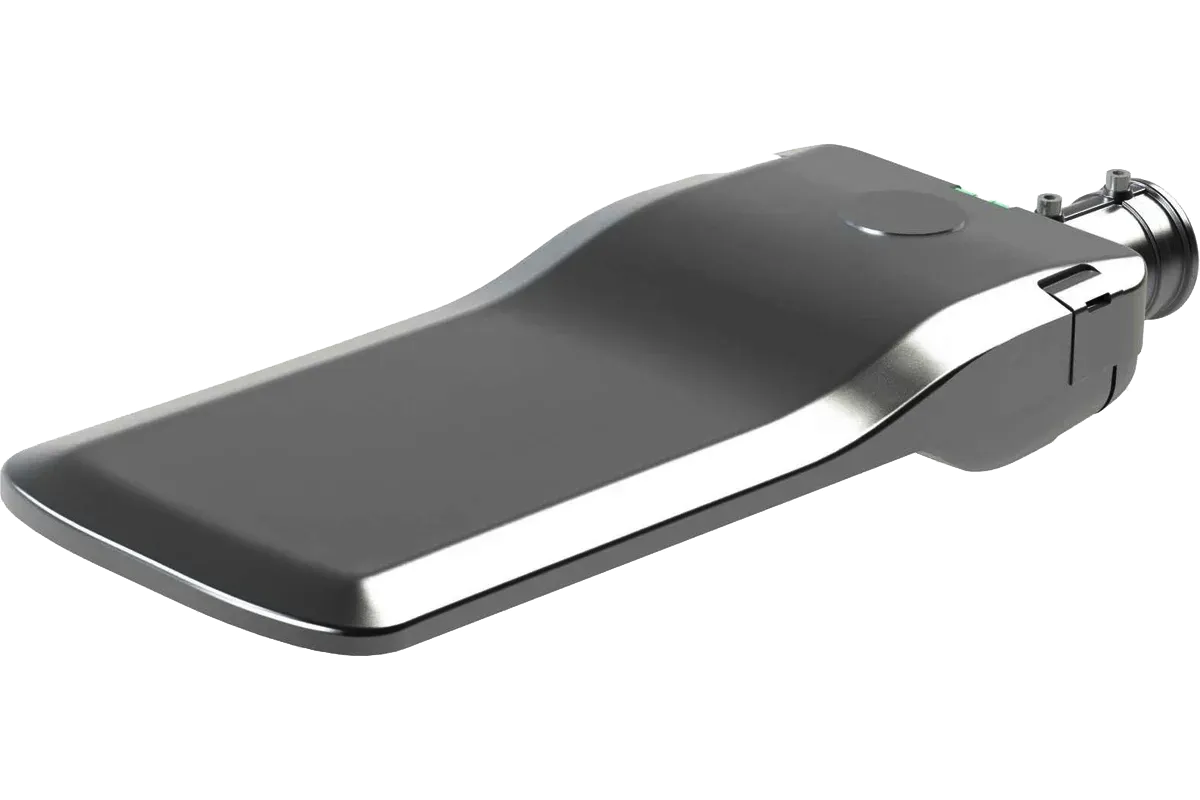

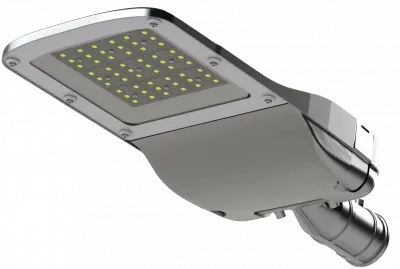

Технические характеристики серии FOS Urban

Серия FOS Urban представляет консольно-регулируемые светодиодные светильники с возможностью точной настройки угла наклона для оптимального светораспределения. Светильники предназначены для установки на консоли диаметром от 40 до 60 мм и обеспечивают стабильную работу в широком температурном диапазоне от -40°C до +60°C. Конструкция позволяет регулировку угла наклона в пределах 15 градусов, что обеспечивает возможность точной настройки светового потока в соответствии с геометрией дороги и требованиями нормативных документов. Все светильники серии могут быть интегрированы в систему управления интенсивностью освещения и поставляются с заводской установкой датчиков обратной связи ФОС Смарт.

Таблица 8. Технические характеристики серии FOS Urban

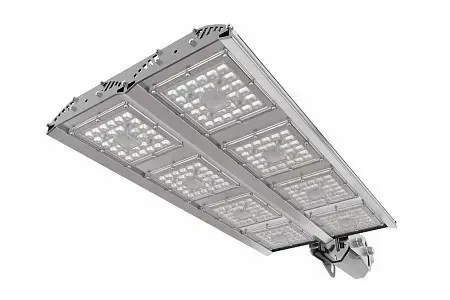

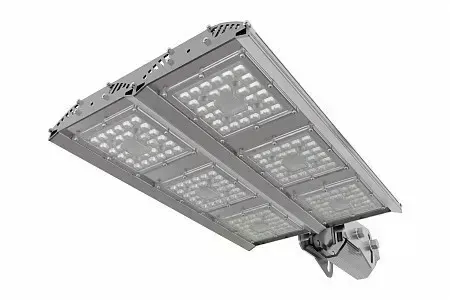

Характеристики экономичной серии FOS Road C

Линейка FOS Road C предлагает консольные светодиодные светильники без возможности регулировки угла наклона, что делает их оптимальным выбором для стандартных задач уличного освещения с ограниченным бюджетом. Светильники рассчитаны на установку на консоли диаметром до 52 мм и отличаются компактными размерами при сохранении высоких показателей энергоэффективности. Стабильная работа в температурном диапазоне от -40°C до +60°C гарантирует надежность в различных климатических условиях. Небольшая масса светильников снижает нагрузку на опорные конструкции и упрощает процедуры монтажа и обслуживания.

Таблица 9. Технические характеристики серии FOS Road C

Параметры конфигурации датчика ФОС Смарт

Процесс подключения каждого датчика к системе мониторинга включает заполнение подробного опросного листа, содержащего 15 ключевых параметров для полной идентификации светильника и его местоположения. Структурированный подход к сбору данных обеспечивает создание детальной базы данных всех элементов системы освещения с возможностью многоуровневой группировки и аналитики. Автоматическое заполнение части параметров минимизирует влияние человеческого фактора и повышает точность данных.

Таблица 10. Параметры учета светильников

Датчик обратной связи ФОС Смарт представляет собой инновационное решение, которое кардинально трансформирует подходы к управлению городским освещением, превращая традиционную инфраструктуру в интеллектуальную систему с возможностями проактивного мониторинга и предиктивного обслуживания. Технология обеспечивает непрерывный контроль состояния каждого светильника, мгновенное выявление неисправностей и автоматическое формирование оптимизированных планов технического обслуживания. Интеграция с современными светодиодными светильниками серии FOS создает комплексную экосистему умного освещения, способную адаптироваться к изменяющимся потребностям городской среды и обеспечивать максимальную эффективность использования ресурсов.

Практические преимущества внедрения системы включают сокращение эксплуатационных расходов на 25-40%, повышение надежности освещения критически важных объектов и создание основы для дальнейшего развития концепции "умного города". Веб-платформа с развитыми аналитическими возможностями предоставляет руководителям муниципальных служб инструменты для принятия обоснованных решений по развитию инфраструктуры освещения на основе объективных данных о состоянии и эффективности оборудования.

Наша компания предлагает комплексные решения по внедрению системы ФОС Смарт, включающие техническое консультирование, проектирование сети мониторинга, поставку оборудования и полное сопровождение проекта от стадии планирования до ввода в эксплуатацию. Опытные специалисты компании обеспечат разработку оптимальной конфигурации системы с учетом специфики вашего объекта, проведут обучение персонала и предоставят долгосрочную техническую поддержку. Не упустите возможность модернизировать систему управления освещением и получить все преимущества современных технологий "умного города". Обратитесь к экспертам уже сегодня по адресу zakaz@elled.su для получения персональной консультации и разработки технического предложения, адаптированного под ваши задачи и бюджет.
