Маркировка опор освещения

О чем Вы узнаете

• Система маркировки опор освещения: основные принципы
• НФГ: несиловые граненые конические фланцевые опоры
• НПГ: несиловые граненые конические прямостоечные опоры
• СФГ: силовые граненые конические фланцевые опоры
• СПГ: силовые граненые конические прямостоечные опоры
• ТФ и ТП: опоры контактной сети для электротранспорта
• МГФ-М и МГФ-СР: мачты освещения для больших территорий
• П-ФГ: складывающиеся опоры для обслуживания без спецтехники
• МОГК: молниеотводы граненые конические для защиты от атмосферных разрядов
• Особенности монтажа различных типов опор освещения

Опоры освещения являются ключевым элементом любой осветительной системы, обеспечивая не только надежную фиксацию светильников на необходимой высоте, но и формируя общий архитектурный облик территории. Правильный выбор типа опоры напрямую влияет на эффективность освещения, безопасность эксплуатации и долговечность всей системы в целом. Для принятия обоснованного решения при проектировании осветительных систем необходимо понимать принципы маркировки опор и особенности каждого типа конструкций, их преимущества и ограничения, а также оптимальные условия применения.

Маркировка опор освещения представляет собой буквенно-цифровой код, который содержит важную информацию о конструктивных особенностях, материале изготовления, способе монтажа и технических характеристиках. Расшифровка этого кода позволяет специалистам быстро определить, подходит ли данная опора для конкретных условий эксплуатации и требований проекта. В современном проектировании осветительных систем выбор правильного типа опор является одним из ключевых факторов, определяющих не только функциональность, но и экономическую эффективность решения на всем жизненном цикле объекта.

В данной статье мы подробно рассмотрим маркировку различных типов опор освещения, их технические характеристики, особенности применения и монтажа. Эта информация будет полезна как профессионалам в области проектирования систем освещения, так и заказчикам, стремящимся сделать обоснованный выбор при благоустройстве территорий, строительстве и реконструкции объектов различного назначения.

Система маркировки опор освещения: основные принципы

Маркировка опор освещения представляет собой структурированную систему обозначений, позволяющую идентифицировать ключевые характеристики изделия без необходимости обращения к подробным техническим спецификациям. Эта система основана на использовании буквенных аббревиатур, каждая из которых отражает определенный параметр конструкции. Понимание принципов маркировки позволяет специалистам быстро оценить соответствие опоры требованиям проекта и условиям эксплуатации, что значительно упрощает процесс проектирования и комплектации осветительных систем.

В стандартной маркировке опор освещения первые буквы указывают на основные конструктивные характеристики: тип опоры (силовая или несиловая), форму ствола (граненая, круглая, трубчатая), способ установки (фланцевая или прямостоечная). Последующие цифры обычно обозначают высоту опоры и диаметр у основания, что является важнейшими физическими параметрами при проектировании. Дополнительные буквенные обозначения могут указывать на наличие специальных элементов, таких как кронштейны, закладные детали или особый тип покрытия. Такая система позволяет однозначно идентифицировать каждый тип опоры и его основные технические характеристики.

На практике маркировка опор освещения играет ключевую роль при составлении спецификаций, разработке проектной документации и размещении заказов на поставку оборудования. Например, маркировка "СФГ-400-9,0" сразу сообщает специалисту, что перед ним силовая фланцевая граненая опора высотой 9 метров с диаметром у основания 400 мм, что позволяет быстро оценить ее пригодность для конкретных условий эксплуатации.

Расшифровка основных элементов маркировки:

Первая буква - тип по несущей способности:

• С - силовая (для тяжелых светильников и сложных условий)
• Н - несиловая (для стандартных условий эксплуатации)
• П - складывающаяся (для обслуживания без применения спецтехники)
• Т - для контактной сети (транспортная инфраструктура)
• М - мачта (для высотного освещения больших площадей)

Вторая буква - способ установки:

• Ф - фланцевая (монтаж на заранее подготовленный фундамент)
• П - прямостоечная (установка непосредственно в грунт)

Третья буква - форма ствола:

• Г - граненая (многогранная)
• К - круглоконическая
• Т - трубчатая

НФГ: несиловые граненые конические фланцевые опоры

Несиловые граненые конические фланцевые опоры (НФГ) представляют собой многогранные конструкции с постепенным уменьшением диаметра от основания к вершине, оснащенные фланцем для монтажа на подготовленный фундамент. Эти опоры предназначены для установки легких и средних светильников в условиях относительно невысоких ветровых и механических нагрузок. Благодаря граненой форме, обеспечивающей оптимальное соотношение жесткости и массы, НФГ обладают привлекательным внешним видом и высокой экономической эффективностью, что делает их популярным выбором для многих проектов городского благоустройства.

НФГ широко применяются для освещения жилых районов, парковых зон, пешеходных улиц и придомовых территорий. Фланцевый способ крепления существенно упрощает монтаж, позволяя устанавливать опоры на предварительно подготовленные фундаменты с закладными элементами, что особенно актуально в условиях асфальтированных или мощеных поверхностей. Конструкция НФГ обеспечивает хорошую устойчивость к климатическим воздействиям при относительно небольшом весе самой опоры, что облегчает транспортировку и установку. Стандартная высота таких опор варьируется от 3 до 12 метров, что позволяет подобрать оптимальное решение в зависимости от конкретных требований к освещаемой территории.

На практике НФГ доказали свою эффективность в проектах городского благоустройства, где требуется создать комфортную световую среду без чрезмерных затрат на инфраструктуру. Например, при реконструкции жилого квартала в центральной части города использование НФГ высотой 6 метров позволило обеспечить равномерное освещение пешеходных зон и детских площадок, сохраняя эстетичный внешний вид и не перегружая визуально пространство массивными конструкциями.

Особенности и преимущества НФГ:

• Экономическая эффективность: оптимальное соотношение цены и качества для стандартных условий эксплуатации
• Простота монтажа: установка на готовый фундамент с помощью болтовых соединений
• Эстетичный внешний вид: многогранная форма органично вписывается в городской ландшафт
• Широкий диапазон применения: от жилых районов до парковых зон и пешеходных улиц

Выбирая НФГ для проекта освещения, необходимо учитывать характеристики устанавливаемых светильников и местные климатические условия, особенно ветровую нагрузку, чтобы обеспечить долговечность и безопасность всей осветительной системы.

НПГ: несиловые граненые конические прямостоечные опоры

Несиловые граненые конические прямостоечные опоры (НПГ) представляют собой облегченные многогранные конструкции, которые устанавливаются непосредственно в грунт без использования фланцевого соединения. Эти опоры характеризуются постепенным уменьшением диаметра от основания к вершине, что обеспечивает оптимальное распределение нагрузки и придает им эстетичный внешний вид. НПГ предназначены для установки легких осветительных приборов в зонах с невысокими требованиями к несущей способности и используются преимущественно в условиях мягких грунтов, где возможна прямая заглубленная установка.

Прямостоечный способ монтажа существенно упрощает процесс установки и снижает общую стоимость проекта за счет отсутствия необходимости в подготовке специального фундамента. При монтаже НПГ часть опоры (обычно 1/5 от общей длины) заглубляется в грунт, где фиксируется с помощью бетонирования или трамбовки. Такой способ установки особенно эффективен в парковых зонах, на частных территориях и в районах с низкой плотностью застройки, где отсутствуют твердые покрытия и нет необходимости в повышенной несущей способности опор. НПГ производятся в различных вариантах высоты, обычно от 3 до 8 метров, что позволяет гибко адаптировать решение под конкретные потребности проекта.

На практике НПГ часто используются для освещения частных владений, загородных поселков и небольших парковых зон. Например, при благоустройстве дачного поселка установка НПГ высотой 4-5 метров вдоль основных дорожек позволила создать комфортное освещение с минимальными затратами на монтажные работы, а многогранная форма опор органично вписалась в ландшафтный дизайн территории.

Основные характеристики и сферы применения НПГ:

• Доступная стоимость: отсутствие фланца и упрощенный монтаж снижают общую стоимость
• Простота установки: не требуется специальной техники и фундамента
• Ограниченная нагрузочная способность: подходят только для легких светильников
• Оптимальны для: частных владений, парковых дорожек, дачных поселков

При выборе НПГ важно учитывать, что эти опоры имеют ограничения по нагрузке и не подходят для установки тяжелых светильников или в районах с сильными ветрами. Также следует обратить внимание на состав грунта на участке установки, так как в слишком плотных или, наоборот, слишком рыхлых грунтах может потребоваться дополнительное укрепление.

СФГ: силовые граненые конические фланцевые опоры

Силовые граненые конические фланцевые опоры (СФГ) представляют собой прочные многогранные конструкции повышенной несущей способности, оснащенные фланцем для монтажа на специально подготовленный фундамент. Эти опоры разработаны для эксплуатации в сложных условиях с высокими ветровыми, снеговыми и механическими нагрузками, что делает их идеальным выбором для магистралей, крупных городских улиц и площадей. СФГ характеризуются усиленной структурой, более толстыми стенками и расширенным фланцем по сравнению с несиловыми аналогами, что обеспечивает их надежность и долговечность даже при установке тяжелых многорожковых светильников.

Применение СФГ особенно обосновано в проектах с повышенными требованиями к безопасности и долговечности осветительных систем. Эти опоры широко используются для освещения городских магистралей, транспортных развязок, мостов, крупных площадей и других объектов, где необходимо обеспечить надежную работу осветительного оборудования в течение длительного времени без обслуживания. Фланцевое соединение с фундаментом обеспечивает высокую устойчивость конструкции и позволяет производить монтаж на любых типах покрытия, включая асфальт, бетон и брусчатку. Стандартная высота СФГ варьируется от 8 до 16 метров, хотя возможно изготовление и более высоких опор для специальных проектов.

Практика показывает, что инвестиции в СФГ окупаются за счет их долговечности и минимальных эксплуатационных расходов. Например, при реконструкции городской магистрали с интенсивным движением установка СФГ высотой 12 метров обеспечила не только превосходное освещение дорожного полотна, но и стабильную работу системы в условиях сильных ветровых нагрузок и вибрации от транспорта, что значительно снизило затраты на техническое обслуживание и ремонт по сравнению с использованием менее прочных конструкций.

Ключевые преимущества и области применения СФГ:

• Высокая несущая способность: возможность установки тяжелых светильников и дополнительного оборудования
• Устойчивость к экстремальным нагрузкам: надежная работа при сильных ветрах и других неблагоприятных условиях
• Длительный срок службы: минимальный износ даже при интенсивной эксплуатации
• Универсальность монтажа: возможность установки на различных типах поверхностей с помощью анкерного крепления

При выборе СФГ необходимо учитывать не только непосредственные затраты на приобретение, но и долгосрочные эксплуатационные выгоды, которые делают эти опоры экономически эффективным решением для ответственных проектов с высокими требованиями к надежности системы освещения.

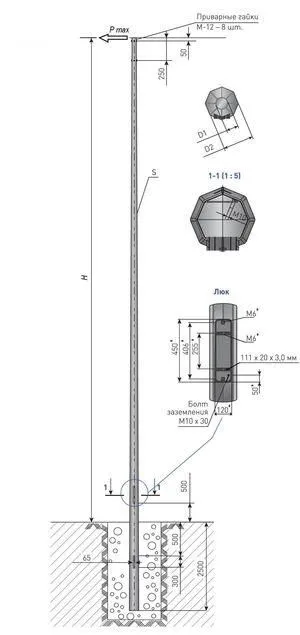

СПГ: силовые граненые конические прямостоечные опоры

Силовые граненые конические прямостоечные опоры (СПГ) представляют собой усиленные многогранные конструкции, предназначенные для прямой установки в грунт без использования фланцевого соединения. Эти опоры сочетают в себе высокую несущую способность силовых конструкций с экономичностью прямостоечного способа монтажа, что делает их оптимальным выбором для промышленных объектов, складских территорий и других зон, где требуется надежное освещение в условиях отсутствия твердых покрытий. СПГ характеризуются повышенной толщиной стенок и специальной обработкой заглубляемой части для защиты от коррозии и влияния грунтовых вод.

Применение СПГ особенно эффективно в проектах с открытыми грунтовыми площадками, где подготовка фундамента под фланцевые опоры была бы экономически нецелесообразна. Такие опоры широко используются на промышленных площадках, строительных объектах, в логистических центрах с большими открытыми территориями и на других объектах, где сочетаются высокие требования к прочности и необходимость оптимизации затрат на монтаж. Технология установки СПГ предполагает заглубление части опоры (обычно 1,5-2 метра в зависимости от общей высоты) с последующим бетонированием или уплотнением грунта, что обеспечивает стабильность конструкции даже в сложных грунтах.

Опыт использования СПГ на различных объектах подтверждает их эффективность в специфических условиях. Например, при организации освещения крупного логистического центра с обширной территорией применение СПГ высотой 10 метров позволило существенно снизить затраты на монтажные работы при сохранении высокой надежности системы освещения. Особенно важным оказалась возможность быстрой установки опор на временных участках с последующим их перемещением по мере развития инфраструктуры объекта.

Характеристики и особенности применения СПГ:

• Экономичность монтажа: отсутствие затрат на подготовку фундамента при сохранении высокой прочности
• Повышенная мобильность: возможность демонтажа и перемещения при изменении конфигурации объекта
• Устойчивость в грунтах: специальная конструкция заглубляемой части обеспечивает стабильность в различных типах грунта
• Универсальность применения: от временных строительных площадок до постоянных промышленных объектов

При выборе СПГ важно учитывать характеристики грунта на участке установки и обеспечить надлежащую антикоррозионную защиту заглубляемой части опоры, особенно в условиях высокой влажности или агрессивных грунтов. Это позволит максимально продлить срок службы конструкции и избежать преждевременного разрушения.

ТФ и ТП: опоры контактной сети для электротранспорта

Опоры контактной сети типа ТФ (трубчатые фланцевые) и ТП (трубчатые прямостоечные) представляют собой специализированные конструкции, разработанные для крепления и поддержки контактных проводов электрического транспорта – трамваев, троллейбусов, железнодорожных составов. Эти опоры отличаются от стандартных осветительных особой конструкцией, рассчитанной на значительные горизонтальные нагрузки от натяжения контактных проводов, а также повышенной жесткостью, необходимой для минимизации колебаний при прохождении транспорта. Правильный выбор между ТФ и ТП определяется особенностями инфраструктуры, типом покрытия и конкретными требованиями к монтажу на объекте.

Опоры типа ТФ устанавливаются на предварительно подготовленный фундамент с анкерными болтами, что делает их идеальным решением для городских улиц с твердым покрытием и участков с ограниченным пространством для монтажных работ. Такой способ установки обеспечивает высокую точность позиционирования опоры и возможность регулировки вертикального положения, что критически важно для обеспечения правильного натяжения контактной сети. ТФ широко применяются на городских маршрутах трамваев и троллейбусов, особенно в центральных районах с плотной застройкой и высокими требованиями к эстетике городской среды. Трубчатая конструкция обеспечивает необходимую прочность при относительно небольшом весе, что упрощает транспортировку и монтаж.

Опоры типа ТП, устанавливаемые путем непосредственного заглубления в грунт, находят применение на периферийных и загородных участках электрифицированных дорог, где отсутствуют твердые покрытия и имеется возможность проведения земляных работ. Например, при строительстве новой трамвайной линии в пригородной зоне использование ТП позволило значительно сократить затраты на инфраструктуру при сохранении надежности контактной сети в условиях сложного рельефа и различных типов грунта. Особенностью ТП является необходимость более глубокого заглубления (до 2,5-3 метров) для обеспечения устойчивости к горизонтальным нагрузкам.

Сравнительные характеристики опор контактной сети:

МГФ-М и МГФ-СР: мачты освещения для больших территорий

Мачты с мобильной короной (МГФ-М) и мачты со стационарной короной (МГФ-СР) представляют собой высотные осветительные конструкции, предназначенные для освещения обширных открытых пространств с высокой интенсивностью светового потока. Эти мачты отличаются от стандартных опор значительно большей высотой (от 16 до 50 метров) и возможностью установки большого количества мощных прожекторов, что позволяет эффективно освещать стадионы, логистические центры, портовые территории и другие крупные объекты. Ключевое различие между МГФ-М и МГФ-СР заключается в конструкции верхней части (короны), которая определяет возможности настройки системы освещения и особенности обслуживания.

Мачты с мобильной короной (МГФ-М) оснащены специальным механизмом опускания верхней части, что позволяет проводить обслуживание прожекторов без использования высотного оборудования и спецтехники. Это существенно упрощает эксплуатацию и снижает расходы на техническое обслуживание в течение всего срока службы. Такие мачты идеально подходят для объектов, где требуется регулярная перенастройка светового оборудования под различные сценарии использования или где условия эксплуатации предполагают частое обслуживание осветительных приборов. Наиболее типичными примерами применения МГФ-М являются спортивные стадионы, где необходима адаптация освещения под различные типы соревнований и телевизионные трансляции, а также выставочные площадки и многофункциональные открытые территории.

Мачты со стационарной короной (МГФ-СР) имеют фиксированную верхнюю часть без возможности опускания, что делает их более простыми и экономичными при начальной установке, но требующими использования спецтехники для обслуживания осветительных приборов. Эти мачты оптимальны для территорий с постоянным режимом освещения, где редко возникает необходимость в перенастройке светового оборудования. На практике МГФ-СР широко используются для освещения складских комплексов, промышленных зон, автомобильных стоянок, грузовых терминалов и других объектов с постоянными требованиями к освещенности. Например, при организации освещения крупного логистического центра площадью 10 гектаров установка 12 мачт МГФ-СР высотой 30 метров позволила обеспечить равномерное освещение всей территории с минимальными затратами на инфраструктуру и последующее обслуживание.

Факторы выбора между МГФ-М и МГФ-СР:

• Частота обслуживания: При необходимости регулярного обслуживания предпочтительны МГФ-М
• Потребность в перенастройке: Для объектов с различными сценариями использования оптимальны МГФ-М
• Бюджетные ограничения: При строгих ограничениях на начальные инвестиции МГФ-СР обеспечивают экономию
• Доступность спецтехники: При наличии собственной высотной техники выбор МГФ-СР может быть более рациональным

При проектировании системы освещения с использованием высотных мачт необходимо особое внимание уделять расчету ветровых нагрузок, фундаменту и системе молниезащиты, чтобы обеспечить безопасность и долговечность конструкции в течение всего срока эксплуатации.

П-ФГ: складывающиеся опоры для обслуживания без спецтехники

Складывающиеся граненые фланцевые опоры (П-ФГ) представляют собой инновационное решение, позволяющее проводить обслуживание осветительных приборов без применения подъемников и другой специальной техники. Эти опоры имеют особую шарнирную конструкцию, которая обеспечивает возможность безопасного опускания верхней части с установленными светильниками до уровня земли. Такое техническое решение значительно упрощает процедуры замены ламп, чистки осветительных приборов и другие регламентные работы, что особенно актуально для объектов с затрудненным доступом специализированной техники или при необходимости минимизации эксплуатационных расходов.

Применение П-ФГ особенно обосновано в проектах, где регулярное обслуживание освещения сопряжено с логистическими сложностями или высокими затратами на аренду спецтехники. Эти опоры широко используются на объектах транспортной инфраструктуры (аэропорты, морские порты), в исторических центрах городов с ограниченным доступом для крупногабаритной техники, на мостах, эстакадах и других инженерных сооружениях, где традиционное обслуживание затруднено. Механизм складывания может быть ручным (для небольших опор) или оснащённым электроприводом (для более высоких и тяжелых конструкций), что позволяет адаптировать решение под конкретные потребности проекта и доступные ресурсы.

На практике использование П-ФГ позволяет существенно снизить эксплуатационные расходы на обслуживание системы освещения. Например, при модернизации освещения на мосту через широкую реку установка складывающихся опор позволила сократить время обслуживания на 70% и полностью исключить необходимость перекрытия движения для работы подъемной техники. Особенно эффективны эти опоры в ситуациях, когда доступ к месту установки ограничен или требует специальных разрешений и сложной логистики.

Особенности и преимущества складывающихся опор:

• Экономия на обслуживании: отсутствие необходимости в подъемной технике при проведении регламентных работ
• Безопасность: снижение рисков для персонала за счет работы на уровне земли
• Минимальное воздействие на окружающую среду: возможность обслуживания без нарушения работы объекта
• Долговечность: усиленная конструкция шарнирного механизма обеспечивает надежность на протяжении всего срока службы

При выборе П-ФГ следует учитывать, что эти опоры имеют более сложную конструкцию и, как следствие, более высокую начальную стоимость по сравнению с традиционными решениями. Однако в долгосрочной перспективе экономия на эксплуатационных расходах часто превышает разницу в первоначальных инвестициях, особенно для объектов со сложными условиями доступа или регулярными потребностями в обслуживании.

МОГК: молниеотводы граненые конические для защиты от атмосферных разрядов

Молниеотводы граненые конические (МОГК) представляют собой специализированные высотные конструкции, предназначенные для защиты зданий, сооружений и открытых площадок от прямых ударов молнии. Эти опоры отличаются от стандартных осветительных особой высотой (обычно от 20 до 50 метров), усиленной конструкцией и наличием специальной молниеприемной части, соединенной с системой заземления. Правильный выбор и размещение МОГК является важнейшим элементом обеспечения безопасности объектов с высоким риском поражения молнией или значительными потенциальными последствиями такого удара.

Применение МОГК особенно актуально для защиты промышленных объектов с взрывоопасной средой, нефтехранилищ, газовых терминалов, энергетических установок, спортивных сооружений и других объектов, где прямой удар молнии может привести к катастрофическим последствиям. Эти конструкции создают защитную зону, радиус которой определяется высотой молниеотвода и его конструктивными особенностями. При проектировании системы молниезащиты проводится детальный расчет с учетом статистических данных о грозовой активности в регионе, геометрии защищаемых объектов и нормативных требований к уровню защиты. Современные МОГК часто интегрируются в общую архитектуру объекта, минимизируя визуальное воздействие и сохраняя эстетические качества застройки.

На практике эффективность МОГК подтверждается многолетним опытом эксплуатации на различных объектах повышенной опасности. Например, установка системы молниезащиты на основе МОГК высотой 35 метров на территории крупного нефтеперерабатывающего завода позволила обеспечить надежную защиту резервуарного парка от прямых ударов молнии, предотвращая потенциальные пожары и экологические катастрофы. Особое внимание при монтаже таких систем уделяется качеству заземления и контролю сопротивления растеканию тока, что непосредственно влияет на эффективность молниезащиты.

Ключевые аспекты выбора и установки МОГК:

• Расчет защищаемой зоны: определение оптимальной высоты и расположения опор на основе специализированных методик
• Интеграция с заземляющим устройством: обеспечение низкого сопротивления заземления (обычно не более 10 Ом)
• Выбор материалов: применение коррозионностойких материалов для долговечной эксплуатации
• Периодический контроль: регулярная проверка целостности системы и сопротивления заземления

При проектировании систем молниезащиты важно привлекать специалистов с соответствующей квалификацией и опытом, поскольку ошибки в расчетах или монтаже могут привести к неэффективности всей системы защиты и создать ложное чувство безопасности.

Особенности монтажа различных типов опор освещения

Правильный монтаж опор освещения является критически важным этапом, определяющим надежность, безопасность и долговечность всей осветительной системы. Технология установки существенно различается в зависимости от типа опоры, грунтовых условий, климатических особенностей региона и доступного оборудования. Несоблюдение технологических требований при монтаже может привести к преждевременному износу конструкций, аварийным ситуациям и значительным затратам на ремонт и восстановление. Комплексный подход к монтажу предполагает тщательную подготовку основания, правильное позиционирование опоры и обеспечение надежного электрического соединения.

Монтаж фланцевых опор (НФГ, СФГ, ТФ) начинается с подготовки фундамента, который может быть выполнен в виде монолитного бетонного основания или сборной железобетонной конструкции с закладными деталями. Критически важным является точное позиционирование анкерных болтов или закладной рамы в соответствии с расположением отверстий во фланце опоры. После установки и выверки вертикального положения опоры производится затяжка болтовых соединений с применением динамометрического ключа для обеспечения равномерного распределения усилий. Финальным этапом является обустройство ревизионного окна, монтаж электрической разводки и подключение светильников. Особое внимание уделяется герметизации соединений для предотвращения попадания влаги внутрь опоры.

Для прямостоечных опор (НПГ, СПГ, ТП) технология монтажа предполагает подготовку котлована необходимой глубины (обычно 1/5-1/4 от высоты опоры, но не менее 1,5-2 метров для силовых конструкций). После установки опоры в вертикальное положение производится послойная засыпка и трамбовка грунта либо заливка бетонной смеси, в зависимости от типа грунта и требуемой несущей способности. Важным аспектом является защита подземной части опоры от коррозии с помощью специальных покрытий или катодной защиты, особенно в условиях высокой влажности и агрессивных грунтов. После затвердевания бетона или окончательной трамбовки грунта производится монтаж электрооборудования и подключение светильников.

Особую сложность представляет монтаж высотных мачт (МГФ-М, МГФ-СР), который требует применения специализированной техники и тщательного расчета фундамента с учетом ветровых нагрузок. Например, для мачты высотой 30 метров может потребоваться фундамент глубиной до 3-4 метров и диаметром основания до 5-6 метров, в зависимости от характеристик грунта и климатических условий региона. Монтаж таких конструкций часто производится секциями с использованием крана соответствующей грузоподъемности, а окончательная сборка и настройка оборудования выполняется на высоте с применением специальных средств безопасности.

Основные этапы монтажа опор освещения:

Подготовительные работы:

• Изучение проектной документации и местных условий
• Разметка мест установки опор с учетом требуемых интервалов и привязок
• Организация временного электроснабжения и подготовка необходимого оборудования

Создание основания:

• Для фланцевых опор: устройство фундамента с закладными элементами
• Для прямостоечных опор: подготовка котлована необходимой глубины и диаметра

Установка и выверка опоры:

• Монтаж опоры с контролем вертикальности (допустимое отклонение не более 0,5°)
• Закрепление опоры путем затяжки болтовых соединений или обратной засыпки с трамбовкой

Электромонтажные работы:

• Прокладка кабелей внутри опоры с учетом требований по электробезопасности
• Установка клеммных коробок, предохранителей и другого электрооборудования
• Подключение светильников и проверка функционирования системы

Финишные работы:

• Восстановление нарушенного в процессе монтажа покрытия
• Проверка надежности крепления всех элементов
• Испытание системы в различных режимах работы

Качественный монтаж опор освещения требует соблюдения нормативных требований и технологической дисциплины на всех этапах работ, что обеспечивает безопасную и долговечную эксплуатацию осветительной системы в течение всего расчетного срока службы.

Как выбрать оптимальный тип опор для вашего проекта: практические рекомендации

Выбор оптимального типа опор освещения требует комплексного анализа множества факторов, включая функциональное назначение территории, эстетические требования, климатические условия, бюджетные ограничения и долгосрочные эксплуатационные затраты. Грамотный подход к этому вопросу позволяет создать эффективную, безопасную и экономически обоснованную систему освещения, которая будет надежно функционировать на протяжении всего жизненного цикла объекта. Процесс выбора должен начинаться с четкого определения целей проекта и специфических условий эксплуатации на конкретной территории.

Первым шагом необходимо определить функциональные требования к системе освещения: необходимый уровень освещенности, равномерность распределения света, высоту установки светильников, возможность интеграции дополнительного оборудования (камеры видеонаблюдения, информационные табло, декоративные элементы). На этом этапе также важно учесть характеристики устанавливаемых светильников, их вес, габариты и ветровую нагрузку, что напрямую влияет на выбор между силовыми и несиловыми опорами. Для проектов с высокими требованиями к надежности (магистрали, общественные пространства с высокой проходимостью) рекомендуется выбирать опоры с запасом прочности, даже если это приводит к некоторому удорожанию проекта.

Следующим важным аспектом является анализ условий монтажа и особенностей территории. На участках с твердым покрытием (асфальт, бетон, тротуарная плитка) оптимальным выбором будут фланцевые опоры, требующие подготовки фундамента, но обеспечивающие высокую точность установки и возможность демонтажа при необходимости. Для зеленых зон, парков и участков без твердого покрытия прямостоечные опоры могут обеспечить значительную экономию на монтажных работах. Особое внимание следует уделить анализу грунтовых условий, уровня грунтовых вод и промерзания грунта в зимний период, что может существенно влиять на устойчивость и долговечность конструкций.

При выборе конкретного типа опор целесообразно провести сравнительный анализ различных вариантов с учетом не только начальных инвестиций, но и долгосрочных эксплуатационных затрат. Таблица ниже представляет обобщенное сравнение основных типов опор по ключевым параметрам, что может служить отправной точкой для принятия решения:
