Освещение для АЗС

О чем Вы узнаете

• Зоны освещения на АЗС
• Нормы освещенности
• Виды светильников для АЗС
• Правильные этапы монтажа светильников

Зоны освещения на АЗС

Территория автозаправочной станции представляет собой сложный комплекс различных функциональных зон, каждая из которых требует индивидуального подхода к организации освещения. Грамотное зонирование светового оформления АЗС является фундаментальным аспектом безопасности, удобства эксплуатации и визуальной привлекательности всего объекта. Правильно спроектированная система освещения учитывает специфику каждой зоны, обеспечивая оптимальный уровень видимости и безопасности при минимально возможных энергозатратах. Основные зоны, требующие особого внимания при проектировании освещения, включают въездную группу, топливораздаточные колонки, навес, здание операторной, прилегающую территорию и рекламные элементы.

Въездная зона и прилегающая территория требуют особого внимания, так как являются первыми точками контакта клиента с АЗС. Здесь освещение должно быть направлено на обеспечение хорошей видимости подъездных путей, указателей и общих контуров станции. Интенсивность освещения должна плавно возрастать по мере приближения к основной территории АЗС, создавая эффект "приглашения" и помогая водителям адаптироваться к более яркому свету под навесом. Оптимальное решение для этой зоны — использование направленных прожекторов средней мощности с широким углом рассеивания, которые монтируются на отдельно стоящих опорах или на конструкциях самой станции.

Зона топливораздаточных колонок и пространство под навесом являются ключевыми с точки зрения функциональности и безопасности. Здесь требуется равномерное, достаточно интенсивное освещение без резких теней и бликов, которое позволяет клиентам легко ориентироваться, считывать информацию на дисплеях ТРК и безопасно производить заправку. Для этой зоны идеально подходят встраиваемые или накладные светодиодные светильники с высокой степенью защиты от влаги и пыли (IP65 и выше), которые монтируются на нижней поверхности навеса. Особенно эффективны модульные системы освещения, позволяющие создать равномерный световой поток без слепящего эффекта, который мог бы дезориентировать водителей.

Освещенность различных зон на АЗС

Для обеспечения безопасности и комфорта на территории АЗС каждая функциональная зона требует определенного уровня освещенности, который регламентируется нормативными документами. Зона заправки, включающая топливораздаточные колонки и прилегающую к ним территорию, является наиболее ответственной с точки зрения безопасности и потому требует повышенного внимания к качеству освещения. Здесь не допускаются резкие перепады яркости и образование глубоких теней, которые могли бы затруднить визуальный контроль процесса заправки. Торговая зона АЗС, в свою очередь, должна быть достаточно ярко освещена, чтобы создать комфортную атмосферу для посетителей и эффективно представить товарный ассортимент. Не менее важной является зона технического обслуживания, где хорошее освещение необходимо для безопасного выполнения технологических операций, связанных с приемом и хранением нефтепродуктов.

Подъездные пути к автозаправочной станции и проезжая часть на ее территории требуют освещения, интенсивность которого зависит от категории дороги и интенсивности движения. Для дорог категорий А и Б, характеризующихся высокой интенсивностью движения, рекомендуемая норма освещенности составляет 15 люкс, в то время как для дорог категории В достаточно 10 люкс. Площадь АЗС, по которой перемещаются автомобили, также должна быть освещена с интенсивностью не менее 10 люкс для обеспечения безопасного маневрирования. Места слива нефтепродуктов и заправки, а также зона технологических колодцев, где производятся операции с повышенным риском, требуют освещенности не менее 20 люкс для обеспечения хорошей видимости и возможности визуального контроля за технологическими процессами и возможными утечками.

Особые требования предъявляются к освещению торговой площади на АЗС, где норма освещенности достигает 400 люкс, что создает благоприятные условия для выбора товаров и психологически комфортную атмосферу для посетителей. Зона обслуживания и оплаты, где происходит взаимодействие клиентов с персоналом, требует освещенности 75-100 люкс, обеспечивающей хорошую видимость для работы с документами и денежными средствами. Для входов и выходов, а также зон перехода между различными функциональными пространствами АЗС, рекомендуется освещенность на уровне 50 люкс, что позволяет избежать резкого контраста и обеспечить плавную адаптацию зрения при переходе между более и менее освещенными зонами.

Нормы освещенности

Освещение автозаправочных станций регламентируется целым комплексом нормативных документов, среди которых ключевыми являются СП 52.13330.2016 "Естественное и искусственное освещение", а также отраслевые стандарты нефтяных компаний. Данные нормативы устанавливают минимальные требования к освещенности различных функциональных зон АЗС, определяют допустимые показатели неравномерности освещения и регламентируют параметры используемого светотехнического оборудования. Соблюдение этих норм является обязательным условием для обеспечения безопасной эксплуатации объекта и получения соответствующих разрешительных документов от контролирующих органов. Несоответствие освещения нормативным требованиям может стать причиной серьезных штрафных санкций и даже временного приостановления деятельности АЗС.

Для наглядности приведем основные нормативные требования к освещению различных зон АЗС:

Требования к светильникам

Светильники, используемые на автозаправочных станциях, должны соответствовать целому комплексу специальных требований, обусловленных повышенной пожаро- и взрывоопасностью этих объектов. Ключевым параметром является взрывозащищенность — способность светотехнического оборудования функционировать в потенциально опасной среде без риска возникновения искры или чрезмерного нагрева, которые могли бы стать источником воспламенения. Согласно техническому регламенту Таможенного союза ТР ТС 012/2011, светильники для зон с присутствием горючих паров должны иметь соответствующую маркировку взрывозащиты, а их конструкция должна исключать возможность контакта внутренних электрических элементов с внешней средой. Помимо этого, важными требованиями являются высокая степень защиты от пыли и влаги (не ниже IP65), устойчивость к температурным колебаниям и механическим воздействиям, а также длительный срок службы в условиях круглосуточной эксплуатации.

При выборе светильников для различных зон АЗС необходимо учитывать не только их технические характеристики, но и особенности светораспределения. Для зоны под навесом оптимальным решением являются светильники с широкой симметричной кривой силы света, обеспечивающие равномерное освещение большой площади без образования темных участков. Для освещения периметра и подъездных путей более эффективны светильники с асимметричной кривой, позволяющей направить световой поток преимущественно в нужную сторону, минимизируя световое загрязнение окружающей территории. Особого внимания заслуживает цветовая температура источников света: для комфортной работы в вечернее и ночное время рекомендуется использовать светильники с цветовой температурой 4000-5000K, обеспечивающие хорошую цветопередачу и не вызывающие чрезмерной зрительной усталости.

Внедрение светодиодных технологий произвело настоящую революцию в освещении АЗС, позволив значительно снизить энергопотребление при одновременном улучшении качества освещения. Современные LED-светильники для АЗС обеспечивают мгновенное включение даже при низких температурах, не требуют времени на разогрев, обладают высокой устойчивостью к частым включениям и выключениям, а их срок службы достигает 100 000 часов при условии правильной эксплуатации. Немаловажным преимуществом является возможность интеграции таких светильников в системы "умного" управления освещением, позволяющие динамически изменять яркость в зависимости от времени суток, погодных условий или интенсивности посещения станции, что обеспечивает дополнительную экономию электроэнергии без ущерба для безопасности и комфорта.

На рынке светотехнического оборудования для АЗС представлен широкий ассортимент специализированных решений от различных производителей. Компания предлагает линейку взрывозащищенных светодиодных светильников, специально разработанных для автозаправочных станций. Эти устройства сочетают в себе высокую энергоэффективность, надежность и соответствие всем необходимым требованиям безопасности. Особенно стоит отметить модели с расширенным диапазоном рабочих температур (от -60°C до +55°C), что делает их идеальным решением для АЗС, расположенных в регионах с суровыми климатическими условиями. Получить подробную консультацию по выбору оптимального светотехнического решения для конкретного объекта можно, обратившись к специалистам компании по электронной почте zakaz@elled.su.

Виды светильников для АЗС

Автозаправочные станции требуют использования различных типов светильников, каждый из которых оптимизирован для решения конкретных задач освещения с учетом специфики соответствующей зоны. Взрывозащищенные светильники являются основой системы освещения АЗС и устанавливаются в наиболее опасных зонах, где возможно присутствие паров топлива. Эти устройства имеют маркировку взрывозащиты (например, 1Ex d IIB T4 Gb), что указывает на их соответствие определенному уровню взрывобезопасности, группе взрывоопасной смеси и температурному классу. Конструкция таких светильников предусматривает наличие взрывонепроницаемой оболочки, специальных кабельных вводов и других элементов, исключающих возможность воспламенения окружающей среды. Модельный ряд взрывозащищенных светильников включает потолочные, подвесные и настенные варианты мощностью от 20 до 150 Вт, что позволяет подобрать оптимальное решение для каждого конкретного участка.

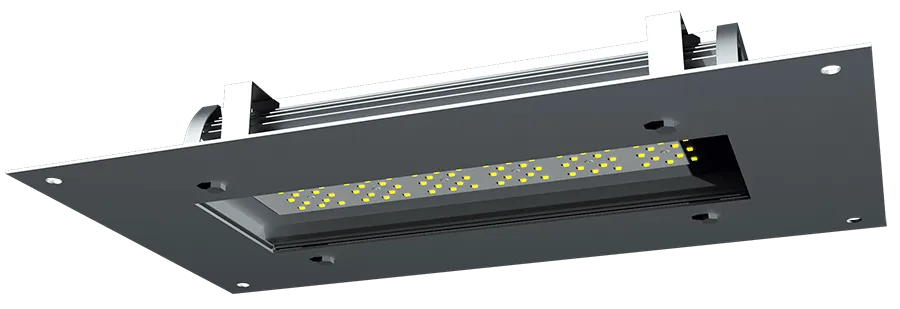

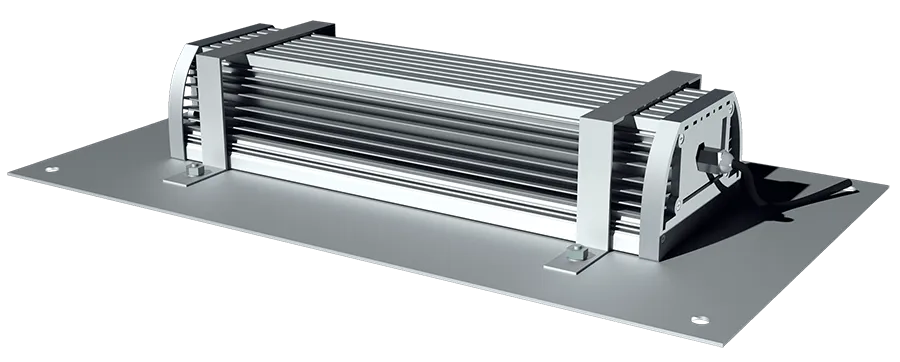

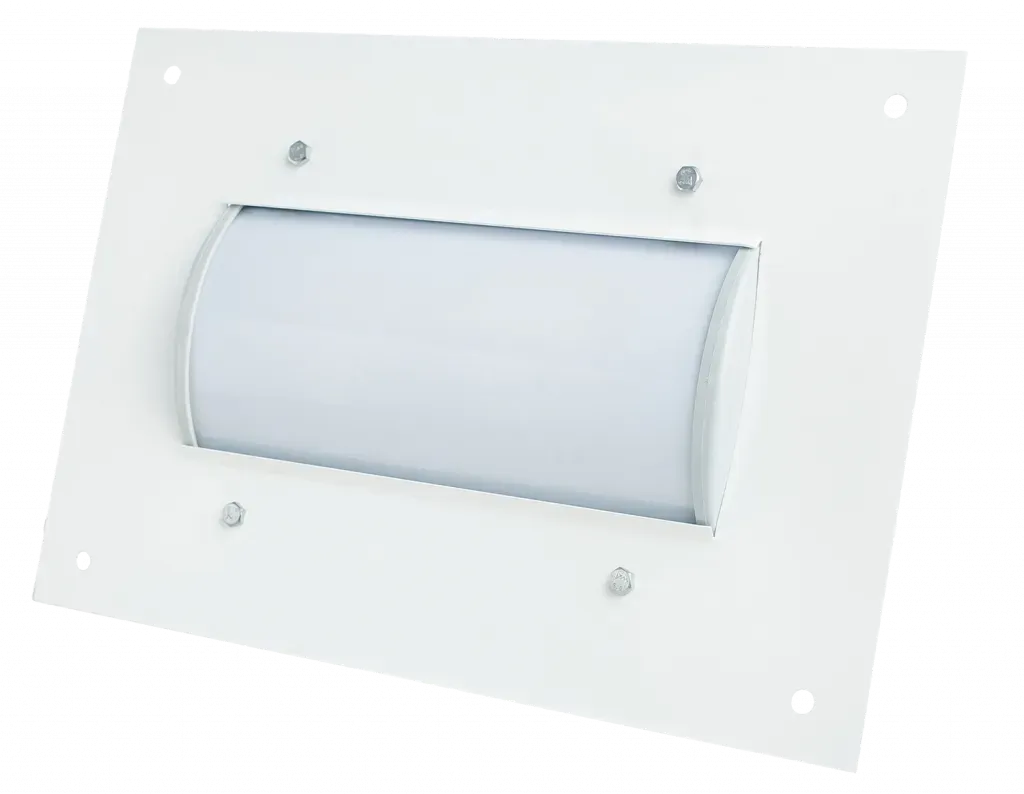

Светильники для навеса АЗС представляют собой специализированную категорию осветительных приборов, сочетающих высокую степень защиты от внешних воздействий (IP65-IP67) с повышенной светоотдачей. Наиболее распространенными являются встраиваемые потолочные светильники серии "Даунлайт", которые монтируются в подшивку навеса и обеспечивают равномерное освещение всей площади. Для создания направленного света над топливораздаточными колонками применяются линейные светильники или модульные системы на основе светодиодных прожекторов с узким углом рассеивания (15-30°). Особую популярность приобретают светильники с регулируемой цветовой температурой и яркостью, позволяющие адаптировать освещение к различным условиям эксплуатации и создавать привлекательный внешний вид АЗС в темное время суток. Высокоэффективные оптические системы таких светильников обеспечивают максимально эффективное использование светового потока, минимизируя потери и снижая требуемую мощность.

Периметральное освещение территории АЗС обычно реализуется с помощью консольных уличных светильников, устанавливаемых на опоры освещения высотой 6-10 метров. Современные модели таких светильников оснащаются высокоэффективными светодиодными модулями с асимметричной оптикой, которая направляет световой поток преимущественно на освещаемую территорию, минимизируя световое загрязнение окружающего пространства. Мощность уличных светильников для АЗС обычно составляет от 50 до 200 Вт в зависимости от площади освещаемой территории и высоты установки. Оптимальным решением являются светильники с возможностью изменения угла наклона (± 15°), что позволяет точно настроить направление светового потока после монтажа. Для обеспечения дополнительной экономии электроэнергии многие современные модели оснащаются системами автоматического регулирования яркости в зависимости от интенсивности естественного освещения или программируемыми контроллерами, позволяющими создавать различные сценарии работы в течение суток.

Рассмотрим конкретный пример комплексного решения для освещения типовой АЗС с навесом размером 24×12 метров и четырьмя топливораздаточными колонками. Для освещения навеса используются 16 встраиваемых светодиодных светильников мощностью по 50 Вт каждый, размещенных в виде регулярной сетки с шагом 6×4 метра. Для акцентного освещения зоны ТРК устанавливаются 8 направленных светильников мощностью по 30 Вт с узким углом рассеивания. Периметр территории освещается 6 консольными светильниками мощностью по 100 Вт, установленными на опоры высотой 8 метров. Здание операторной оборудуется настенными светильниками мощностью 40 Вт, а также декоративной подсветкой для выделения архитектурных элементов и вывески. Общая установленная мощность системы освещения составляет около 1,8 кВт, что при средней продолжительности работы 12 часов в сутки обеспечивает годовое энергопотребление около 7800 кВт·ч. При использовании интеллектуальной системы управления с функциями диммирования и присутствия можно добиться дополнительной экономии до 30-40% при сохранении высокого качества освещения.

Правильные этапы монтажа светильников

Установка светотехнического оборудования на автозаправочных станциях является ответственным процессом, требующим строгого соблюдения нормативных требований и четкой последовательности действий. Правильный монтаж светильников не только обеспечивает их надежную работу в течение всего срока эксплуатации, но и является ключевым фактором безопасности объекта в целом. Процесс монтажа светильников на АЗС можно разделить на несколько последовательных этапов, каждый из которых имеет свои особенности и требует определенных компетенций от исполнителей. Особое внимание следует уделять подготовительным работам, включающим разработку проектной документации, согласование с надзорными органами и выбор оптимальных технических решений с учетом специфики конкретного объекта. Нарушение технологии монтажа или использование некачественных комплектующих может привести к серьезным последствиям, вплоть до возникновения аварийных ситуаций.

Этап 1: Подготовительные работы

Качественная подготовка является залогом успешного монтажа освещения на АЗС. На этом этапе выполняются следующие ключевые шаги:

• Анализ проектной документации – внимательное изучение всех требований, спецификаций и схем, убедившись в их соответствии нормативам
• Обследование объекта – проверка состояния конструкций, на которые будет производиться монтаж, а также выявление возможных проблемных зон
• Электрические измерения – тестирование существующих электрических сетей, проверка заземления и сопротивления изоляции
• Разметка мест установки – точное определение позиций для монтажа светильников с учетом требуемых расстояний и высоты

Для навесов стандартной высоты (4,5-5 метров) оптимальным является размещение светильников в виде регулярной сетки с шагом 3-4 метра, что обеспечивает равномерное освещение без темных зон и нежелательных теней. Особое внимание уделяется расположению светильников относительно топливораздаточных колонок — необходимо исключить возможность образования слепящего эффекта, который мог бы дезориентировать клиентов при заправке.

Этап 2: Прокладка кабельных линий и монтаж конструкций

На втором этапе производится создание инфраструктуры для системы освещения, включающее следующие работы:

• Выбор и подготовка кабелей – для взрывоопасных зон используются специальные кабели с повышенной огнестойкостью и защитой от механических повреждений
• Прокладка кабельных трасс – размещение кабелей в металлических трубах или специальных гофрированных рукавах с высокой степенью защиты
• Монтаж соединительных коробок – установка сертифицированных взрывозащищенных соединительных элементов
• Установка монтажных конструкций – крепление кронштейнов, панелей и других элементов для последующего монтажа светильников
• Заземление металлических конструкций – обязательное подключение всех металлических элементов к общему контуру заземления АЗС

При прокладке кабельных линий особое внимание уделяется защите от механических повреждений и климатических воздействий. Металлические трубы и гофрорукава должны иметь степень защиты не ниже IP65, а все соединения выполняются только в специализированных соединительных коробках, гарантирующих отсутствие искрообразования. Крайне важно соблюдать требуемые радиусы изгиба кабелей и исключить возможность их натяжения, что может привести к повреждению изоляции в процессе эксплуатации.

Этап 3: Монтаж светильников и настройка системы управления

Заключительный этап включает непосредственную установку осветительных приборов и настройку всей системы:

• Механическое крепление светильников – надежная фиксация на подготовленных конструкциях с использованием антивибрационных элементов
• Подключение кабелей – соединение электрических цепей согласно схемам, указанным в паспорте устройства
• Герметизация соединений – тщательная изоляция и защита всех соединений от влаги и пыли
• Настройка светового потока – регулировка направления и интенсивности освещения для оптимального распределения света
• Программирование систем управления – настройка режимов работы, таймеров и датчиков присутствия (при наличии)
• Комплексное тестирование – проверка работоспособности всей системы, измерение фактического уровня освещенности

При монтаже взрывозащищенных светильников особое внимание уделяется герметизации кабельных вводов и правильному расположению уплотнительных элементов. После механического крепления светильника выполняется подключение кабелей в соответствии со схемой, указанной в паспорте устройства, и проверка надежности соединений. Завершается процесс монтажа комплексным тестированием всей системы освещения, включающим проверку уровня освещенности в различных зонах, замеры электрических параметров и оценку работоспособности автоматики. По результатам испытаний составляется акт ввода в эксплуатацию, в котором фиксируются все технические характеристики установленного оборудования и параметры его работы.

Рекомендации по организации монтажных работ

Практический опыт показывает, что для наиболее эффективной организации монтажа освещения на АЗС следует придерживаться следующих принципов:

• Поэтапный монтаж параллельно с основным строительством – позволяет оптимально интегрировать оборудование в конструкции и сократить объем скрытых работ
• Предварительная подготовка закладных деталей – установка монтажных элементов до завершения отделочных работ
• Привлечение квалифицированных специалистов – работы должны выполняться сотрудниками, имеющими соответствующие допуски для работы на взрывоопасных объектах
• Использование качественных комплектующих – применение сертифицированных материалов и оборудования от проверенных производителей
• Документирование всех этапов монтажа – ведение подробной технической документации с фиксацией всех отклонений от проекта

Особенно важно уделить внимание качеству соединений электрических цепей и надежности фиксации светильников на монтажных конструкциях. Вибрации, возникающие при движении транспорта, могут со временем привести к ослаблению крепежных элементов, поэтому рекомендуется использовать специальные антивибрационные шайбы и фиксирующие составы. Для электрических соединений оптимальным решением являются обжимные наконечники с последующей изоляцией термоусадочной трубкой, обеспечивающей надежную защиту от влаги и пыли.

Компания предлагает не только поставку качественных светильников для АЗС, но и полный комплекс услуг по их монтажу и последующему обслуживанию. Наши специалисты имеют все необходимые допуски для работы на взрывоопасных объектах и богатый опыт реализации проектов различной сложности. Мы гарантируем соблюдение всех нормативных требований и высокое качество выполнения работ в согласованные сроки. Более подробную информацию о возможностях сотрудничества можно получить по электронной почте zakaz@elled.su.

Современные тенденции в области освещения АЗС связаны с внедрением энергоэффективных технологий, позволяющих значительно снизить эксплуатационные расходы при сохранении или даже улучшении качественных показателей освещения. Светодиодные светильники постепенно вытесняют традиционные источники света, обеспечивая лучшую цветопередачу, более длительный срок службы и возможность точного управления световым потоком. Интеллектуальные системы управления освещением позволяют создавать различные световые сценарии в зависимости от времени суток, погодных условий или интенсивности посещения станции. Все это не только способствует снижению энергопотребления, но и повышает привлекательность АЗС для потенциальных клиентов, особенно в вечернее и ночное время.

При проектировании и модернизации систем освещения автозаправочных станций рекомендуется обращаться к специалистам, имеющим опыт работы с подобными объектами. Профессиональный подход позволит не только обеспечить соответствие системы освещения всем нормативным требованиям, но и оптимизировать затраты на ее создание и эксплуатацию. Качественное светотехническое оборудование от надежных производителей, таких как, в сочетании с грамотно выполненным проектом и монтажом, обеспечит долговечную и безотказную работу всей системы освещения АЗС, создавая комфортные и безопасные условия как для клиентов, так и для персонала.

Инвестиции в современное освещение для автозаправочной станции – это не просто обязательное требование нормативных документов, это прямой путь к повышению привлекательности и рентабельности бизнеса. Правильно спроектированная система освещения не только создает нужный уровень безопасности, но и формирует визуальный образ АЗС, выделяя её на фоне конкурентов и привлекая потенциальных клиентов. В условиях высокой конкуренции между сетями АЗС именно такие факторы, как качество освещения и общая атмосфера станции, могут стать решающими при выборе места заправки автомобилистами.

Если вы планируете строительство новой АЗС или модернизацию существующей, специалисты компании будут рады предложить вам оптимальные решения по освещению, адаптированные под ваши конкретные задачи и бюджет. Мы предлагаем полный спектр услуг: от проектирования и поставки оборудования до монтажа и последующего сервисного обслуживания. Наличие собственного производства светодиодных светильников позволяет нам гарантировать не только высокое качество продукции, но и конкурентоспособные цены без посреднических наценок. Свяжитесь с нами по электронной почте zakaz@elled.su, и наши специалисты помогут вам создать эффективную, безопасную и энергоэкономичную систему освещения для вашей автозаправочной станции.
