Архитектурное освещение

О чем Вы узнаете

• Какие задачи решает архитектурное освещение зданий и сооружений
• Чем отличаются заливающая, локальная, скользящая и контурная подсветка
• Какие нормы яркости фасадов установлены СП 52.13330.2016
• Как материал, цвет и геометрия здания влияют на светотехнический результат
• Какие светильники и прожекторы применяются для архитектурного освещения
• Как выбирают оптику, цветовую температуру и цветопередачу
• Как выполняются светотехнический расчёт и проектирование подсветки
• От чего зависит стоимость архитектурного освещения и его эксплуатации

Архитектурное освещение зданий и фасадов представляет собой комплекс светотехнических решений, направленных на формирование выразительного вечернего облика архитектурных объектов, подчёркивание их композиции, пластики, пропорций и характерных конструктивных элементов. В отличие от обычного наружного освещения, основная задача которого заключается в обеспечении нормативных условий видимости на дорогах, пешеходных территориях и функциональных площадках, архитектурная подсветка формирует зрительное восприятие самого здания. Правильно организованный свет позволяет выделить колонны, карнизы, арки, порталы, башни, декоративные элементы и фактуру отделочных материалов, сохраняя целостность архитектурной композиции в тёмное время суток.

Качественная архитектурная подсветка не определяется количеством установленных светильников или максимальной яркостью фасада. Один и тот же объект можно осветить совершенно по-разному: создать равномерное заливающее освещение основных плоскостей, сформировать выразительные локальные акценты, подчеркнуть вертикальные членения, выявить фактуру каменной кладки скользящим светом либо обозначить светящимися линиями геометрию здания. Каждое решение требует собственной оптики, схемы размещения приборов, расчётной яркости, системы управления и конструктивного исполнения. Поэтому выбор оборудования должен следовать после определения световой концепции, а не предшествовать ей.

При проектировании необходимо учитывать архитектурный стиль здания, материалы и цвета фасада, окружающую застройку, особенности городской световой среды и основные направления зрительного восприятия. Например, светлый фасад с гладкой штукатуркой способен создавать заметную отражённую яркость при сравнительно небольшой падающей освещённости, тогда как тёмная кирпичная или гранитная поверхность потребует иного распределения света. Стеклянные и металлические элементы дополнительно создают направленные отражения, которые могут вызывать блики и ухудшать комфорт пешеходов или водителей. Следовательно, корректное светотехническое решение должно учитывать не только характеристики прожектора, но и оптические свойства освещаемой поверхности.

Профессиональное архитектурное освещение объединяет художественную концепцию, нормативную оценку, светотехнический расчёт, подбор оборудования, конструктивную проработку креплений, проектирование электроснабжения, систему управления, монтаж и последующую эксплуатацию. При этом важнейшим результатом становится не эффектная визуализация сама по себе, а технически подтверждённая система, которая формирует согласованный ночной образ здания, соответствует установленным ограничениям по яркости и слепящему действию, обеспечивает ремонтопригодность оборудования и сохраняет свои характеристики в процессе эксплуатации.

Архитектурное освещение зданий: назначение и световая концепция

Световая концепция определяет, каким образом объект должен восприниматься в вечернее и ночное время. Для административного здания приоритетом может быть подчёркивание симметрии, центрального входа и ритма оконных проёмов. Для исторического сооружения на первый план выходят колонны, карнизы, башни, скульптурные элементы и особенности фасадной пластики. Современные общественные и коммерческие здания зачастую требуют выявления геометрии объёма, вертикальных и горизонтальных членений, металлических или стеклянных поверхностей. При этом задача проектировщика заключается не в равномерном выделении всех архитектурных деталей, а в создании понятной зрительной иерархии, соответствующей замыслу архитектора и месту объекта в городской среде.

Яркостная иерархия формируется за счёт различий между основными и второстепенными поверхностями. Центральный портал может восприниматься ярче боковых входов, колоннада выделяться относительно стены, а верхний карниз завершать световую композицию. Если все элементы получают одинаковый уровень яркости, архитектура теряет глубину и выразительность. При чрезмерных контрастах возникает противоположная проблема: отдельные световые пятна визуально отделяются от здания, нарушают единство фасада и могут создавать слепящее действие. Поэтому уровень яркости каждого элемента необходимо рассматривать в контексте всего объекта, соседних построек и существующего наружного освещения.

Значительное влияние оказывают основные видовые точки. Здание может восприниматься с противоположной стороны площади, вдоль автомобильной магистрали, с пешеходного маршрута, из парковой зоны или с удалённой обзорной площадки. По мере изменения расстояния и угла наблюдения меняются воспринимаемые пропорции, контраст элементов и характер отражений. Светильник, скрытый архитектурным выступом при фронтальном наблюдении, может стать непосредственно видимым с боковой стороны. Узкий световой акцент, выразительный вблизи фасада, может полностью потеряться при наблюдении с большой дистанции. Поэтому проектная модель должна включать реальные направления восприятия, а не ограничиваться одной фронтальной визуализацией.

Важное значение имеет существующее освещение окружающей территории. Если здание расположено на ярко освещённой площади, для формирования воспринимаемой архитектурной композиции потребуется одно соотношение яркостей. В относительно тёмном окружении тот же световой результат может быть достигнут при значительно меньшей интенсивности подсветки. При этом нельзя считать, что чем ярче здание, тем качественнее система. Избыточная яркость увеличивает энергопотребление, способна создавать засветку окон и нарушать общую композицию архитектурного ансамбля.

Таблица 1. Основные задачи архитектурного освещения различных объектов

Выбор световой концепции должен учитывать и назначение прилегающей территории. Архитектурная подсветка не должна подменять освещение лестниц, пешеходных маршрутов, автомобильных проездов и других функциональных зон, для которых предусмотрены самостоятельные нормативные показатели. На практике эти системы могут использовать общую инфраструктуру электроснабжения и управления, но их светотехнические задачи необходимо разграничивать. Такой подход позволяет создавать целостную вечернюю среду, в которой декоративное освещение поддерживает архитектуру, а утилитарное обеспечивает безопасность передвижения.

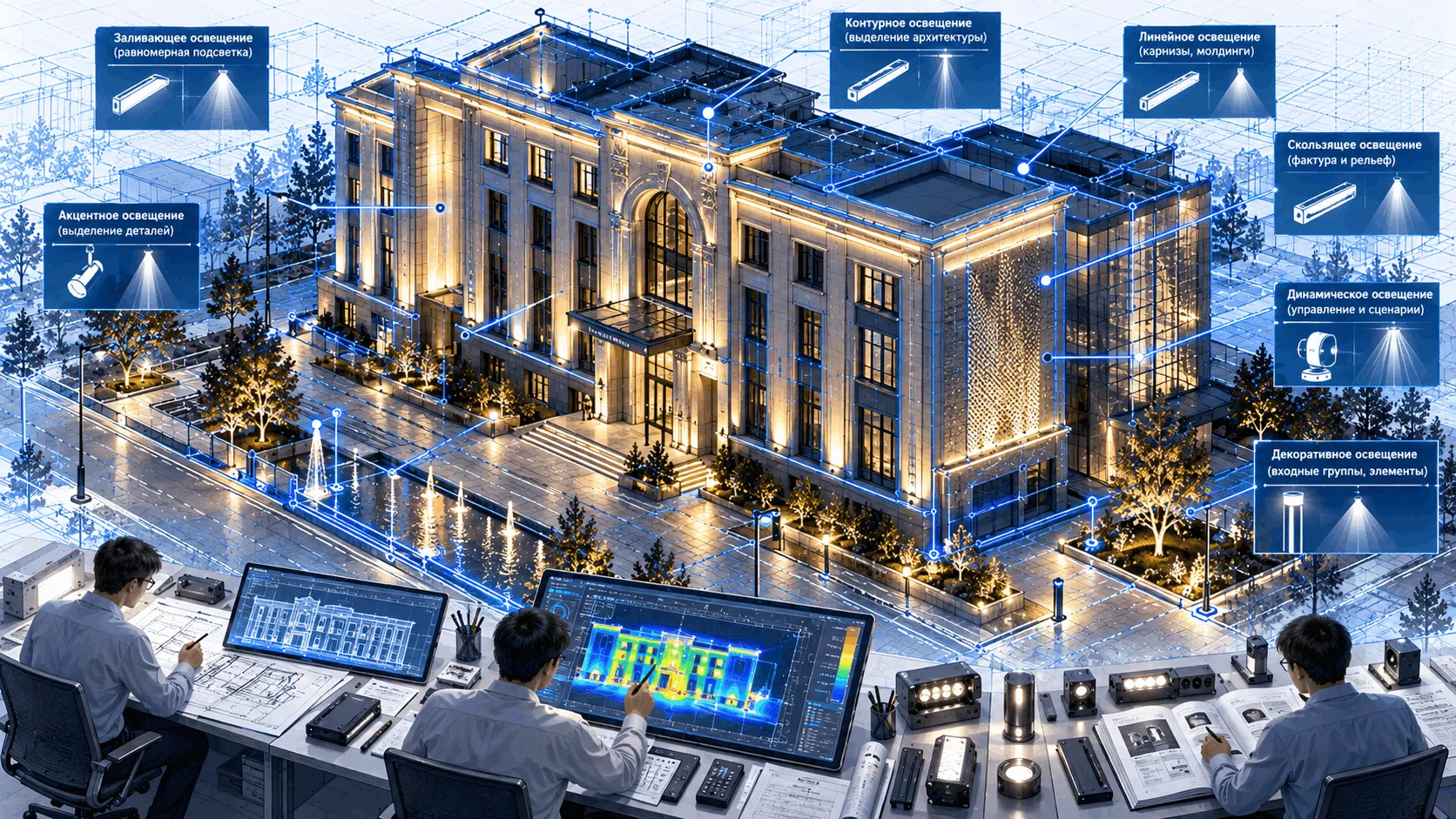

Виды архитектурной подсветки фасадов и сооружений

Заливающее архитектурное освещение применяется для формирования общей воспринимаемой яркости здания или значительной части его фасада. Световой поток распределяется по крупным поверхностям, благодаря чему сохраняются масштаб сооружения, его основные пропорции, этажность и композиционная структура. Такой способ характерен для общественных, административных, исторических и монументальных зданий, воспринимаемых с достаточно большого расстояния. Однако равномерная заливка не означает необходимость сделать всю поверхность одинаково яркой: архитектурные выступы, колонны, ниши и карнизы должны сохранять необходимую пластическую выразительность, иначе даже сложный по форме фасад начинает восприниматься как плоская освещённая поверхность.

Главная инженерная сложность заливающего освещения заключается в выборе положения световых приборов, их КСС и требуемого распределения света по высоте. При размещении прожектора на значительном расстоянии можно получить более широкий охват поверхности, но одновременно возрастает риск выхода части светового потока за пределы здания и попадания источника в поле зрения наблюдателя. При близкой установке увеличивается чувствительность к выступающим элементам, формирующим тени, а освещённость нижних и верхних частей фасада может существенно различаться. Поэтому для крупных зданий необходимо проверять распределение освещённости на всей расчётной поверхности и учитывать перекрытие световых пятен от соседних приборов.

Локальное и акцентное освещение используется для выделения отдельных архитектурных элементов, определяющих характер здания. Колонны, пилястры, порталы, арки, карнизы, фронтоны и декоративные ниши могут получать более выраженный световой акцент относительно фоновых поверхностей. Такой подход позволяет формировать композицию без необходимости освещать весь фасад с высокой интенсивностью. Но эффективность локального освещения зависит от правильного соотношения яркости акцентируемого элемента и его окружения. Если перепад слишком мал, выделение оказывается незаметным. При чрезмерном контрасте световое пятно начинает доминировать над архитектурой и может восприниматься как самостоятельный визуальный объект.

При проектировании локальных акцентов определяющее значение имеют угол раскрытия светового пучка, расстояние до поверхности и характер отражения материала. Узкая оптика позволяет концентрировать поток на ограниченном участке, однако небольшое изменение направления может сместить пятно с архитектурного элемента. Более широкое светораспределение уменьшает чувствительность к наведенному углу, но способно засвечивать соседние плоскости и окна. Поэтому подбор выполняется на основании фотометрических характеристик конкретного светильника, а окончательное положение проверяется в расчётной модели.

Скользящее архитектурное освещение применяется для выявления фактуры фасадов из натурального камня, кирпича, декоративного бетона, рустованной штукатурки и других материалов с выраженной поверхностной структурой. Свет направляется вдоль стены под небольшим углом, вследствие чего выступы, углубления и швы формируют характерный светотеневой рисунок. В отличие от фронтальной заливающей подсветки, здесь задача заключается не в сглаживании неоднородностей, а в их визуальном подчёркивании. Благодаря этому рельефная поверхность приобретает большую объёмность и может восприниматься значительно выразительнее без существенного увеличения общей яркости.

Вместе с тем скользящее освещение является одним из наиболее чувствительных к монтажной геометрии способов подсветки. Расстояние светильника от фасада, угол направления потока и расположение прибора относительно швов и выступов определяют глубину и протяжённость теней. При слишком близкой установке тени могут стать чрезмерно резкими, а небольшие строительные отклонения окажутся визуально заметными. Этот способ также подчёркивает дефекты отделки: перепады между фасадными панелями, неровности кирпичной кладки, неодинаковую глубину швов и локальные ремонтные участки. Поэтому перед утверждением решения желательно оценить фактическое состояние фасада и, для сложных поверхностей, выполнить натурную световую пробу.

Контурное освещение формирует видимую световую линию вдоль архитектурных границ здания. Оно применяется для подчёркивания карнизов, арок, горизонтальных поясов, вертикальных граней, линий кровли и других протяжённых элементов. В отличие от заливающего способа, контурная система не обязательно предназначена для освещения самой стены: воспринимаемым объектом становится непрерывная световая линия, повторяющая геометрию фасада. Такой подход особенно характерен для современной архитектуры, где выразительность формируется ритмом прямых линий и сочетанием отдельных объёмов.

Основная техническая задача контурной подсветки заключается в сохранении визуальной непрерывности, равномерной яркости и стабильных цветовых характеристик. Необходимо учитывать длину линий, расположение источников питания, потери напряжения, способы соединения, температурные расширения и геометрию криволинейных участков. Если световая линия составлена из отдельных модулей без надлежащего согласования, на фасаде могут появляться заметные перепады яркости и цвета, тёмные стыки или локальные перегретые участки. Поэтому решение должно прорабатываться одновременно по светотехнической, электрической и монтажной частям.

Силуэтное и динамическое освещение решают отдельные архитектурно-художественные задачи. Силуэтный приём позволяет выделить общую форму сооружения за счёт контраста с фоном, в том числе при освещении расположенных за ним поверхностей. Он требует точного анализа основных направлений наблюдения, поскольку силуэт может восприниматься выразительно только из определённых точек. Динамическая подсветка предусматривает изменение яркости, цвета или световых сценариев во времени, однако её применение должно соответствовать назначению объекта, окружающей городской среде и ограничениям по зрительному комфорту. Особенно важно исключать нежелательные резкие изменения света в направлениях движения транспорта и вблизи жилой застройки.

Таблица 2. Основные виды архитектурной подсветки и особенности применения

На сложных объектах обычно применяется комбинированная система, в которой различные виды подсветки выполняют собственные задачи. Например, заливающий свет формирует спокойную общую яркость здания, локальные приборы выделяют центральный вход и колоннаду, а контурные линии подчёркивают геометрию верхних архитектурных элементов. При этом количество применяемых способов не должно становиться самоцелью. Чем сложнее система, тем выше требования к световой концепции, управлению и последующей эксплуатации. Поэтому оптимальным следует считать не максимально насыщенное освещение, а такое решение, при котором каждый прибор имеет обоснованную архитектурную и техническую функцию.

Нормы архитектурного освещения зданий по СП 52.13330.2016

Основным нормативным документом для наружного архитектурного освещения является СП 52.13330.2016 «Естественное и искусственное освещение» с действующими изменениями. Раздел 7.5.6 устанавливает требования к архитектурной подсветке зданий, сооружений, монументов и объектов ландшафтной архитектуры. Важнейшее положение заключается в том, что нормируемым показателем для фасада является прежде всего его средняя яркость, выражаемая в канделах на квадратный метр (кд/м²). При этом необходимые значения зависят от категории городского пространства, значимости объекта и преобладающих условий его зрительного восприятия.

Следует принципиально различать освещённость и яркость. Освещённость характеризует количество света, падающего на поверхность, и измеряется в люксах. Яркость описывает свет, который поверхность излучает или отражает в определённом направлении, и выражается в кд/м². Поэтому два фасада с одинаковой падающей освещённостью могут иметь существенно различную воспринимаемую яркость. Светлая штукатурка обычно отражает большую часть падающего света, тогда как тёмный камень значительно меньшую. Для материалов со сложным направленным отражением, включая полированный металл и стекло, дополнительно меняется характер бликов в зависимости от положения наблюдателя.

СП 52.13330.2016 устанавливает конкретные нормативные значения архитектурной яркости в таблице 7.23. При этом важно правильно определить категорию городского пространства и характер объекта. Нельзя автоматически применять наиболее высокие значения, предусмотренные для доминантных зданий общегородского значения, к обычному коммерческому объекту, расположенному на местной улице. Аналогично нельзя использовать одну универсальную яркость для любого исторического фасада независимо от его роли в архитектурном ансамбле.

Таблица 3. Нормы наружного архитектурного освещения по СП 52.13330.2016, таблица 7.23

Стандарт предусматривает и специальные условия применения нормативной яркости. Для доминантных объектов, воспринимаемых с расстояния более 300 м, допускается увеличение установленного значения до 50%. Если архитектурный объект расположен в неосвещённом окружении, предусмотрена возможность уменьшения нормы яркости до 50%. Эти положения имеют практическое значение: для здания на яркой городской площади и аналогичного по архитектуре здания в относительно тёмной среде могут потребоваться различные светотехнические решения.

Помимо средней яркости СП 52 устанавливает требования к соотношению максимальной и минимальной освещённости внутри освещаемой зоны. Для равномерного заливающего освещения фасада отношение максимального уровня к минимальному должно быть не более 3:1, а для рельефных и многоцветных фасадов допускается до 5:1. При намеренно неравномерном заливающем освещении, ориентированном на выделение архитектурного элемента, предусмотрено соотношение от 10:1 до 30:1. Эти показатели необходимы для контроля характера распределения света и не должны подменяться оценкой только средней яркости фасада.

Таблица 4. Требования к распределению освещённости при архитектурной подсветке

Нормативная проверка должна учитывать и засветку окон жилых и других чувствительных помещений. Для наружного освещения жилых районов СП 52 устанавливает ограничения вертикальной освещённости на окнах. Принципиально важно, что эти ограничения относятся к совместному действию утилитарного, архитектурного, рекламного и витринного освещения. Поэтому архитектор или проектировщик подсветки не может оценивать только собственные прожекторы, игнорируя уже существующие светильники улицы, двора или соседних объектов.

Таблица 5. Ограничения вертикальной освещённости на окнах по СП 52.13330.2016

Нельзя считать приведённые пределы самостоятельной характеристикой архитектурного прожектора. Фактическая вертикальная освещённость на окне зависит от расположения всех работающих источников света, их направленности, расстояний и взаимного положения. Поэтому при разработке проекта необходимо включать в расчёт соответствующие соседние поверхности и учитывать существующую световую обстановку.

Отдельное требование связано с ограничением слепящего действия. СП 52 предусматривает размещение приборов архитектурного освещения таким образом, чтобы их световые отверстия не попадали в центральное поле зрения водителей и пешеходов по основным направлениям движения, либо использование соответствующих светозащитных устройств. Следовательно, даже правильно рассчитанная яркость фасада не подтверждает безопасность световой установки, если сам прожектор непосредственно ослепляет участников движения.

Влияние материала, цвета и геометрии фасада на освещение

Материал фасада оказывает непосредственное влияние на светотехнический результат. При одинаковом световом потоке белая штукатурка, натуральный камень, кирпич, тёмный керамогранит и металлическая облицовка формируют разную яркость и характер отражённого света. Поэтому расчёт архитектурной подсветки должен выполняться с учётом фактических отделочных материалов. Если на стадии проектирования известны только условные цвета визуализации, необходимо уточнить параметры после выбора облицовки либо предусмотреть дополнительную проверку перед закупкой оборудования.

Для оценки диффузно отражающих поверхностей используется коэффициент отражения, характеризующий долю отражённого света. СП 52.13330.2016 содержит таблицу 7.24 с ориентировочными значениями для различных материалов и цветовых групп. При этом норматив допускает определение коэффициента по натурным измерениям, а сами табличные значения не заменяют проверки фактической поверхности. Например, загрязнение, старение отделки, изменение защитного покрытия и влажность могут влиять на реальное отражение света. Особенно заметно это на исторических фасадах и конструкциях из натурального камня.

Таблица 6. Расчётные коэффициенты отражения фасадных материалов по СП 52.13330.2016

Особенно сложно проектировать освещение поверхностей с выраженным направленным отражением. Полированный металл, стекло и некоторые виды каменной облицовки не могут достоверно оцениваться только одним усреднённым коэффициентом диффузного отражения. Такие материалы формируют блики, интенсивность и направление которых изменяются при перемещении наблюдателя. Поэтому на объектах со стеклянными фасадами, металлическими панелями, зеркальными декоративными элементами и полированным камнем необходимо дополнительно анализировать направления отражений и видимость источников света.

Геометрия фасада определяет распределение света не меньше, чем материал. Выступающие карнизы экранируют световые приборы, глубокие ниши создают затенённые участки, колонны формируют собственные тени, а криволинейные поверхности требуют особой фотометрии. Для зданий со сложной архитектурной пластикой недостаточно выполнить расчёт одной условной вертикальной стены. Необходимо моделировать реальные выступы, расстояния, взаимное перекрытие поверхностей и изменение светового рисунка по высоте.

При выборе скользящей подсветки фактические отклонения геометрии приобретают особое значение. Даже относительно небольшая неровность облицовки может создавать заметную тень, особенно при расположении источника близко к фасаду. Поэтому технология монтажа и состояние строительной поверхности должны учитываться уже при разработке световой концепции. На сложных объектах наши специалисты рассматривают проведение натурных испытаний с несколькими вариантами оптики, чтобы проверить характер отражения, глубину теней и качество светового рисунка до утверждения окончательного решения.

Цветовая температура и цветопередача также должны соответствовать архитектуре и отделочным материалам. СП 52.13330.2016, пункт 7.5.6.9, предусматривает использование источников с цветовой температурой выше 4000 К для объектов с холодными цветовыми оттенками и зелёных насаждений, а для объектов, окрашенных в тёплые цвета, — до 3500 К. При освещении полихромных фасадных элементов, включая мозаики, панно, рельефы и другие художественные детали, следует применять белый свет с общим индексом цветопередачи Ra не менее 80.

Таблица 7. Цветовые характеристики архитектурного освещения по СП 52.13330.2016

При выборе светильников необходимо учитывать не только номинальную цветовую температуру, но и стабильность цветовых характеристик между отдельными экземплярами. Несколько приборов с одинаковым заявленным значением могут визуально отличаться по оттенку из-за различий спектра или производственного разброса. На протяжённых фасадах такая неоднородность особенно заметна: соседние участки стены получают разный по оттенку свет, даже если расчётная освещённость совпадает. Поэтому для крупных архитектурных систем важно проверять параметры комплектуемого оборудования и обеспечивать согласованность световых групп.

Светильники и прожекторы для архитектурного освещения

Выбор светотехнического оборудования должен определяться требуемым способом освещения, характеристиками фасада и результатами фотометрического расчёта. Для архитектурной подсветки применяются прожекторы с различными типами светораспределения, линейные светильники, грунтовые встраиваемые приборы, настенные одно- и двунаправленные светильники, скрытые фасадные системы и оборудование для формирования контурных световых линий. Однако принадлежность к определённому конструктивному типу не означает пригодность для любой задачи. Один линейный светильник может создавать равномерное заливающее освещение, другой — узкую полосу скользящего света, хотя внешне оба устройства имеют схожую форму корпуса.

Архитектурные прожекторы применяются для освещения крупных фасадных плоскостей, вертикальных архитектурных элементов, башен, колонн, скульптуры и других объектов, где необходимо направить световой поток на определённое расстояние. При их выборе важна реальная КСС, определяющая распределение силы света в пространстве. Узконаправленный прожектор обеспечивает концентрацию света на ограниченном участке, но требует высокой точности наведения. Широкоугольный прибор способен охватить большую поверхность, однако может создавать значительные потери потока вне границ фасада. Асимметричная оптика используется в тех случаях, когда необходимо перераспределить свет по протяжённой поверхности и компенсировать особенности монтажного положения.

Линейные светильники наиболее эффективны для освещения протяжённых архитектурных элементов и формирования непрерывного светового рисунка. При заливающем освещении они позволяют распределять поток вдоль фасада, уменьшая выраженность границ между отдельными приборами. В системах скользящего света линейные светильники размещаются близко к стене и направляют поток вдоль её поверхности, подчёркивая рельеф. При этом качество результата зависит от расположения модулей, шага установки, расстояния до фасада, светораспределения и сохранения одинаковой монтажной геометрии. Небольшое отклонение одного прибора может формировать заметный дефект на всей протяжённой поверхности.

Грунтовые встраиваемые светильники позволяют скрывать оборудование в элементах благоустройства и направлять свет на фасад снизу вверх. Они применяются возле колонн, входных групп, декоративных элементов и отдельных архитектурных объектов. Однако конструкция такой системы должна учитывать не только световой результат, но и условия эксплуатации. Необходимо предусмотреть монтажный стакан, водоотведение, допустимые механические нагрузки, температурный режим, кабельные соединения и возможность демонтажа прибора. Высокая степень защиты IP не означает, что светильник может без ограничений эксплуатироваться в постоянно заполненном водой монтажном объёме. Поэтому грунтовое освещение требует отдельной конструктивной проработки.

Настенные и скрытые фасадные приборы применяются там, где необходимо максимально интегрировать источник света в архитектуру здания. Настенные светильники способны создавать локальные световые пятна, симметричные или асимметричные рисунки на стене, а встраиваемые решения размещаются в нишах, карнизах, козырьках и других предусмотренных конструктивных элементах. Но скрытое размещение не должно препятствовать теплоотводу и техническому обслуживанию. Если для замены драйвера требуется разбирать значительную часть облицовки, первоначально эстетичное решение может оказаться дорогостоящим и неудобным в эксплуатации.

Таблица 8. Основные типы светильников для архитектурного освещения

Для наружной эксплуатации необходимо отдельно проверять степень защиты оболочки, климатическое исполнение и механическую прочность. IP характеризует определённые виды защиты от проникновения твёрдых частиц и воды, но не подтверждает автоматически допустимость работы при любой отрицательной температуре, устойчивость к коррозии или способность выдерживать механические воздействия. Поэтому при выборе оборудования учитываются материал корпуса, уплотнения, кабельные вводы, электронный источник питания, температурный диапазон и условия фактического монтажа.

Коэффициент эксплуатации является ещё одним важным параметром светотехнического расчёта. СП 52.13330.2016, пункт 7.5.6.11, устанавливает его значения в зависимости от ориентации светового отверстия светильника. Если стекло прибора ориентировано вертикально или в нижнюю полусферу, принимается MF = 0,67, а при ориентации в верхнюю полусферу — MF = 0,59. Эти значения учитывают необходимость сохранения расчётных характеристик системы в процессе эксплуатации. Следовательно, расчёт только по первоначальному световому потоку нового светильника без предусмотренного коэффициента эксплуатации может дать завышенную оценку долгосрочной эффективности.

Таблица 9. Коэффициент эксплуатации архитектурного освещения по СП 52.13330.2016

Практически это означает необходимость учитывать загрязнение, старение и эксплуатационные условия уже при проектировании. Особенно важна ориентация светового отверстия вверх, поскольку такая конструкция более подвержена накоплению загрязнений и атмосферных осадков. При этом задача проектировщика состоит не только в выборе соответствующего коэффициента, но и в обеспечении возможности очистки оптики и обслуживания светильника после его установки.

Проектирование и светотехнический расчёт архитектурной подсветки

Проектирование архитектурного освещения начинается с изучения здания, его окружающей среды и исходных технических ограничений. Для расчёта необходимы фасадные чертежи, планы, разрезы, отметки архитектурных элементов, сведения об отделочных материалах, фотографии объекта и основные направления зрительного восприятия. Дополнительно изучаются существующее наружное освещение, расположение окон, доступные места крепления, конструкция фасадной системы и особенности электроснабжения. На реконструируемом объекте оцениваются фактически установленные приборы, их состояние, существующие кабельные линии и возможности сохранения оборудования.

Первый содержательный результат проектирования — световая концепция. Она определяет главные и второстепенные архитектурные элементы, общий характер подсветки, предполагаемую цветовую среду и допустимую степень визуального контраста. На этой стадии важно разграничить архитектурные пожелания и технические требования: эффектная визуализация может показывать желаемое распределение света, но сама по себе не подтверждает, что его можно получить конкретными светильниками без нарушения нормативных ограничений.

Следующий этап — светотехническое моделирование. В расчётную модель включается геометрия фасада, его материалы и необходимые расчетные поверхности. Для оборудования используются реальные фотометрические данные, характеризующие распределение силы света. Проверяется освещённость на поверхности, ожидаемая яркость с учетом отражающих свойств материала, равномерность, контрасты и возможные потери потока. Особое внимание уделяется выступающим архитектурным элементам, которые способны экранировать свет, и направлениям, в которых прожекторы могут оказывать слепящее действие.

На сложных фасадах расчётная модель должна учитывать не только основные вертикальные плоскости, но и карнизы, колонны, ниши, порталы, выступы, криволинейные поверхности и другие характерные детали. Если моделирование выполняется по упрощённому плоскому фасаду, результат может существенно отличаться от фактической световой картины. Поэтому для исторических, рельефных и многоуровневых зданий качество геометрической модели становится одним из ключевых факторов точности проектирования.

Натурные испытания позволяют проверить световую концепцию непосредственно на объекте. Для этого используются выбранные светильники или технически сопоставимые образцы с известной фотометрией, которые размещаются в проектных или временных точках. В вечернее время оцениваются характер отражения света, глубина теней, фактура фасада, цветовые характеристики и видимость источников с основных направлений наблюдения. Такая проверка особенно полезна на облицовке из натурального камня, исторического кирпича, полированного металла и материалах со сложным рельефом.

Таблица 10. Этапы проектирования архитектурного освещения и результаты работ

После утверждения светотехнического решения выполняется проектирование архитектурного освещения с фиксацией расположения приборов, их оптики, углов наведения, способов монтажа, электрических нагрузок и режимов управления. Рабочая документация должна позволять воспроизвести рассчитанную систему на объекте без произвольного изменения монтажных параметров.

Особое значение имеет точность спецификации. Если в проекте указан конкретный тип светораспределения, его нельзя заменять визуально похожим прожектором без повторной проверки. Если для светильника предусмотрена определённая высота установки или угол, эти параметры должны быть зафиксированы в монтажной документации. На крупных объектах желательно выполнять проверку одной типовой световой зоны до массового монтажа, чтобы своевременно обнаружить возможные несоответствия оборудования и креплений.

Электроснабжение, управление и световые сценарии

Электротехническая часть архитектурного освещения должна разрабатываться одновременно со светотехническим решением. Для каждого светильника необходимо определить напряжение питания, установленную мощность, особенности источника питания, требования к защитным устройствам, способ прокладки кабеля и организацию управления. При этом архитектурная подсветка часто включает большое количество относительно небольших приборов, распределённых по фасаду на разных высотах. Их объединение в группы должно учитывать не только удобство монтажа, но и необходимые сценарии освещения, особенности эксплуатации и доступность отдельных участков для ремонта.

Система электроснабжения может включать распределительные щиты, кабельные линии, источники питания, устройства коммутации, средства защиты и управления. В зависимости от конструкции оборудования часть приборов подключается непосредственно к предусмотренному сетевому напряжению, другие требуют отдельных блоков питания или преобразования энергии. При проектировании необходимо учитывать допустимые длины линий, электрические потери, пусковые токи, режимы работы оборудования и необходимость сохранения равномерной яркости протяжённых световых групп.

Для линейных и контурных систем особое значение имеет падение напряжения. При большой длине питающей линии отдельные участки могут получать различное напряжение, что при определённых схемах оборудования приводит к неравномерности яркости или некорректной работе. Поэтому электрическая архитектура таких систем должна предусматривать необходимые схемы питания, расположение источников и ограничения длины участков. Монтажная схема не может определяться только удобством подключения ближайшего кабеля.

Управление архитектурным освещением может строиться на простом включении по астрономическому расписанию, раздельной коммутации функциональных групп или программируемых сценариях регулирования яркости и цвета. Для сложных объектов применяются соответствующие интерфейсы управления, включая DALI, DMX и другие предусмотренные техническим решением системы. При этом выбранный протокол должен соответствовать задачам объекта: сложная динамическая система не всегда оправданна для здания, которому достаточно двух или трёх устойчивых световых режимов.

Таблица 11. Основные способы управления архитектурной подсветкой

Для архитектурной подсветки полезно предусматривать несколько эксплуатационных сценариев. Основной вечерний режим обеспечивает согласованную световую композицию при нормальном использовании объекта. Поздний ночной режим может предусматривать снижение мощности или отключение второстепенных групп в установленных проектом пределах. Праздничный режим используется для дополнительных художественных акцентов, а технический позволяет включать необходимые группы при обслуживании. Все сценарии должны быть согласованы с действующими ограничениями по слепящему действию и засветке окружающей территории.

При этом необходимо различать управление архитектурным и утилитарным освещением. Если перед фасадом расположены дорожки, ступени, входные группы или автомобильные проезды, для них действуют самостоятельные требования к освещённости. Снижение яркости декоративной подсветки не должно приводить к нарушению необходимых светотехнических условий на функциональных участках.

Монтаж, юстировка и эксплуатация архитектурного освещения

Монтаж архитектурной подсветки требует точного воспроизведения расчётной геометрии. Для каждого светильника определяются место крепления, высота, расстояние до поверхности, ориентация и необходимые углы направления светового потока. Даже небольшое отклонение от проектного положения способно изменить форму светового пятна, создать нежелательную тень или нарушить равномерность на протяжённом фасаде. Особенно заметны такие изменения в системах скользящего и контурного освещения, где отдельные приборы должны формировать непрерывный и согласованный световой рисунок.

Конструктивные решения зависят от типа фасада. На бетонной или кирпичной поверхности может применяться один способ крепления, на вентилируемой фасадной системе — другой. Для вентилируемых фасадов необходимо учитывать конструкцию подсистемы, допустимые нагрузки, температурные перемещения, сохранность облицовки и возможность передачи усилий на соответствующие несущие элементы. Нельзя считать декоративную фасадную панель универсальным основанием для крепления прожектора только потому, что её материал внешне выглядит прочным. Монтажный узел должен быть технически обоснован с учетом фактической конструкции здания и требований к оборудованию.

Кабельные линии необходимо размещать так, чтобы они соответствовали электротехническому проекту, сохраняли герметичность соединений и не нарушали архитектурное восприятие фасада. При скрытом монтаже заранее предусматриваются технологические проходы, места размещения соединительных устройств и доступ к источникам питания. При открытой прокладке важно обеспечить защиту проводников, аккуратное расположение трасс и возможность обслуживания без повреждения фасадных материалов. На действующих зданиях эти вопросы особенно значимы, поскольку возможности вмешательства в готовую отделку могут быть ограничены.

Ночная юстировка является обязательной практической стадией формирования итоговой световой картины для систем, требующих точного наведения. После установки и подключения оборудования выполняется проверка фактического распределения света, направления прожекторов, световых контрастов, видимости источников и соответствия архитектурной концепции. При необходимости корректируются углы наведения в пределах, допускаемых проектом и конструкцией светильника. Такая настройка должна выполняться с учетом основных видовых точек и одновременной работы всей архитектурной системы, а не отдельных приборов.

Таблица 12. Основные этапы монтажа и контроля архитектурного освещения

Для исторических зданий и объектов культурного наследия технические решения должны дополнительно учитывать действующие ограничения на проведение работ и вмешательство в архитектурные элементы. Возможность устройства отверстий, прокладки трасс, крепления прожекторов и изменения существующих конструкций должна оцениваться с учётом правового статуса объекта. В таких случаях предпочтительное место установки может определяться не только оптимальной фотометрией, но и допустимостью вмешательства в историческую поверхность.

Эксплуатация архитектурного освещения включает контроль состояния светильников, очистку оптических элементов, проверку соединений, креплений, источников питания и корректности программных сценариев. Для оборудования, расположенного на значительной высоте, заранее предусматривается способ безопасного доступа. Если каждый ремонт требует демонтажа крупного фасадного элемента или использования дорогостоящей техники, эксплуатационные расходы могут оказаться непропорционально высокими относительно первоначальной стоимости светильников. Поэтому ремонтопригодность следует оценивать уже на стадии проектирования.

Особенно важно сохранять фотометрические характеристики системы. После замены одного прожектора, изменения кронштейна или обслуживания креплений необходимо проверять, не изменилось ли положение прибора. Даже исправный светильник с правильно подобранной оптикой может нарушать световую композицию, если установлен под другим углом. Поэтому обслуживание архитектурной подсветки должно включать не только электрические проверки, но и периодическую оценку фактического светового рисунка.

При комплексной реализации наша компания начинает с анализа архитектуры и технических условий объекта. Наши специалисты определяют основные видовые точки, разрабатывают световую концепцию, выбирают допустимые типы подсветки и выполняют светотехническое моделирование. После проверки нормативных показателей и согласования внешнего вида определяются конкретные модели светильников, оптические характеристики, точки установки, конструктивные решения креплений и электротехнические параметры системы.

На стадии подготовки реализации мы формируем согласованную спецификацию оборудования, прорабатываем кабельную инфраструктуру, способы управления, последовательность монтажа и необходимость специальной техники. При монтаже архитектурного освещения контролируются проектные координаты и монтажные параметры, выполняются подключение, настройка сценариев и ночная юстировка. Такой подход позволяет связать архитектурный замысел с фактическим техническим результатом и уменьшить риск переделок после установки оборудования.

Для подготовки технического решения заказчику желательно предоставить планы и фасады здания, фотографии объекта, сведения о материалах облицовки, основные направления зрительного восприятия, информацию об имеющемся электроснабжении и возможных точках установки светильников. Если проект связан с реконструкцией существующей подсветки, дополнительно полезны характеристики установленного оборудования и описание выявленных проблем. На основании исходных данных наши специалисты определят необходимый состав проектирования и подготовят предложение по комплектации и реализации системы.

Таблица 14. Исходные данные для проектирования архитектурного освещения

В результате заказчик получает не просто набор светильников и предварительную визуализацию, а комплексное инженерное решение. В нём определены световая концепция, нормативная яркость, типы оборудования, монтажные точки, электрические нагрузки, способы управления и требования к эксплуатации. Это позволяет оценивать качество проекта не только по внешнему виду ночного фасада, но и по его технической реализуемости, безопасности и экономической обоснованности.

Профессиональное архитектурное освещение заключается в точном управлении светом, а не в увеличении количества оборудования. Выразительная подсветка создаётся сочетанием архитектурной композиции, расчётных яркостей, правильно выбранной оптики, корректного цветового решения и технически проработанного монтажа. Когда проектирование, комплектация, управление и эксплуатация рассматриваются как единая система, здание получает устойчивый и гармоничный вечерний облик без неоправданной засветки окружающей среды и избыточных эксплуатационных расходов.
