О чем Вы узнаете
- Конструкция и принцип работы «Стального купола»
- Расчёт безопасного расстояния и конфигурации защиты
- Монтаж, обслуживание и восстановление системы
- Что необходимо определить до изготовления конструкции
Инженерная защита промышленного объекта от беспилотных летательных аппаратов — это расчётная система, задача которой заключается не просто в том, чтобы задержать дрон сеткой, а в том, чтобы физически исключить его сближение с критическим оборудованием, принять динамическое воздействие и перенести точку возможного взрыва на безопасное расстояние. Для нефтебазы, трансформаторной подстанции, центра обработки данных, предприятия химической промышленности или объекта транспортной инфраструктуры прямое попадание БПЛА является только одним из возможных сценариев. Даже остановленный рядом с целью аппарат может повредить оборудование ударной волной, осколками и фрагментами корпуса, вызвать возгорание, разгерметизацию технологической установки или потерю электроснабжения. Поэтому обычное сетчатое полотно, натянутое над площадкой без расчёта прогиба, опор, креплений и расстояния до оборудования, не может рассматриваться как полноценная инженерная защита.
Цена неправильного решения определяется не стоимостью повреждённого участка сетки. Поражение силового трансформатора может привести к отключению нескольких производственных корпусов, повреждение насосной станции — остановить перекачку продукта, а выход из строя наружной системы охлаждения — нарушить работу защищённого здания, даже если его основные конструкции останутся целыми. Особую опасность представляют взаимосвязанные объекты, где отказ одного элемента запускает последовательность вторичных событий: отключение электроснабжения останавливает автоматику, потеря автоматики осложняет управление технологическим процессом, а повреждение противопожарной инфраструктуры снижает возможности локализации возникшего возгорания. Именно поэтому проектирование начинается не с определения площади сетки, а с анализа технологической цепочки и выделения оборудования, потеря которого создаёт наиболее тяжёлые последствия.
Система инженерной защиты «Стальной купол» формирует над защищаемой площадкой и по её боковым границам самостоятельную пространственную преграду, работающую по принципу «от земли до земли». Несущую основу создают металлические опоры, соединённые предварительно напряжёнными силовыми тросами. На тросовый каркас устанавливаются улавливающие сетки с различным размером ячейки, а возникающее при столкновении воздействие передаётся на кинетические компенсаторы, опоры и собственные фундаментные блоки. Такая схема позволяет отделить защитную конструкцию от резервуаров, трансформаторов, зданий и другого технологического оборудования, которое не рассчитано на дополнительное постоянное натяжение и ударные нагрузки.
Техническое решение защищено патентом RU 2831851 C1, опубликованным 16 декабря 2024 года, а проектирование защитных ограждающих конструкций от БПЛА рассматривается в действующем СП 542.1325800.2024. При этом наличие патента подтверждает правовую охрану способа и конструкции, но не заменяет расчёт конкретного объекта, а применимость положений свода правил должна определяться с учётом категории площадки, задания технического заказчика и действующей нормативной базы. Иными словами, «Стальной купол» нельзя приобрести как универсальный комплект фиксированного размера: для каждого предприятия отдельно определяются расчётная угроза, пространственная конфигурация, несущая способность, безопасное расстояние и порядок эксплуатации.
Средства обнаружения, радиоэлектронного воздействия и физические ограждающие конструкции выполняют разные задачи, поэтому противопоставлять их друг другу технически неправильно. Система наблюдения может выявить приближение беспилотника и определить направление его движения, однако сама по себе она не препятствует контакту аппарата с оборудованием. Радиоэлектронное воздействие способно нарушить управление или навигацию, но его результат зависит от конструкции БПЛА, используемых каналов связи и способности аппарата продолжать автономный полёт. Инженерная защита работает независимо от способа управления: она остаётся физическим препятствием даже в том случае, когда беспилотник движется по заранее загруженному маршруту, не использует внешний радиоканал или уже находится в непосредственной близости от цели.
При этом защита только верхней проекции площадки не перекрывает все возможные направления движения. Беспилотник может приближаться к объекту по снижающейся траектории, проходить между зданиями, использовать свободное пространство вдоль технологической эстакады или атаковать наружное оборудование сбоку. Поэтому пространственный контур должен учитывать не только план территории, но и высотную конфигурацию установок. Верхнее полотно объединяется с боковыми сетчатыми участками, а переходы между ними проектируются так, чтобы вокруг оборудования не оставалось открытых коридоров. На сложном предприятии поверхность защиты может повторять вертикальный и горизонтальный рельеф технологической цепочки, перекрывая резервуары, трубопроводы, энергетические установки и вспомогательные сооружения в пределах единой расчётной схемы.
Необязательно накрывать одним куполом всю промышленную территорию. Такой подход может привести к чрезмерным пролётам, высокой стоимости опор и затруднению эксплуатации. Рациональное решение строится вокруг критических элементов: силовых трансформаторов, открытых распределительных устройств, резервуаров, насосных и компрессорных станций, узлов управления, систем связи, наружного охлаждения и противопожарного оборудования. Если несколько установок образуют единую технологическую цепочку и повреждение одной из них делает бессмысленной защиту остальных, они объединяются в общий контур. Если участки работают независимо и требуют регулярного доступа крупной техники, защита разделяется на отдельные секции, каждая из которых может обслуживаться и восстанавливаться без вывода из эксплуатации всей системы.
Главным результатом инженерной защиты является не сам факт остановки дрона, а сохранение заданных функций объекта. Для одной площадки достаточно исключить прямое попадание в корпус оборудования, для другой требуется сохранить герметичность резервуара, работоспособность трансформатора или возможность безопасной остановки технологического процесса. Этот критерий должен быть установлен техническим заданием до расчёта конструкции, поскольку именно он определяет необходимое удаление сетки, допустимый прогиб, состав дополнительных экранов и требования к ремонтопригодности.
Конструкция и принцип работы «Стального купола»

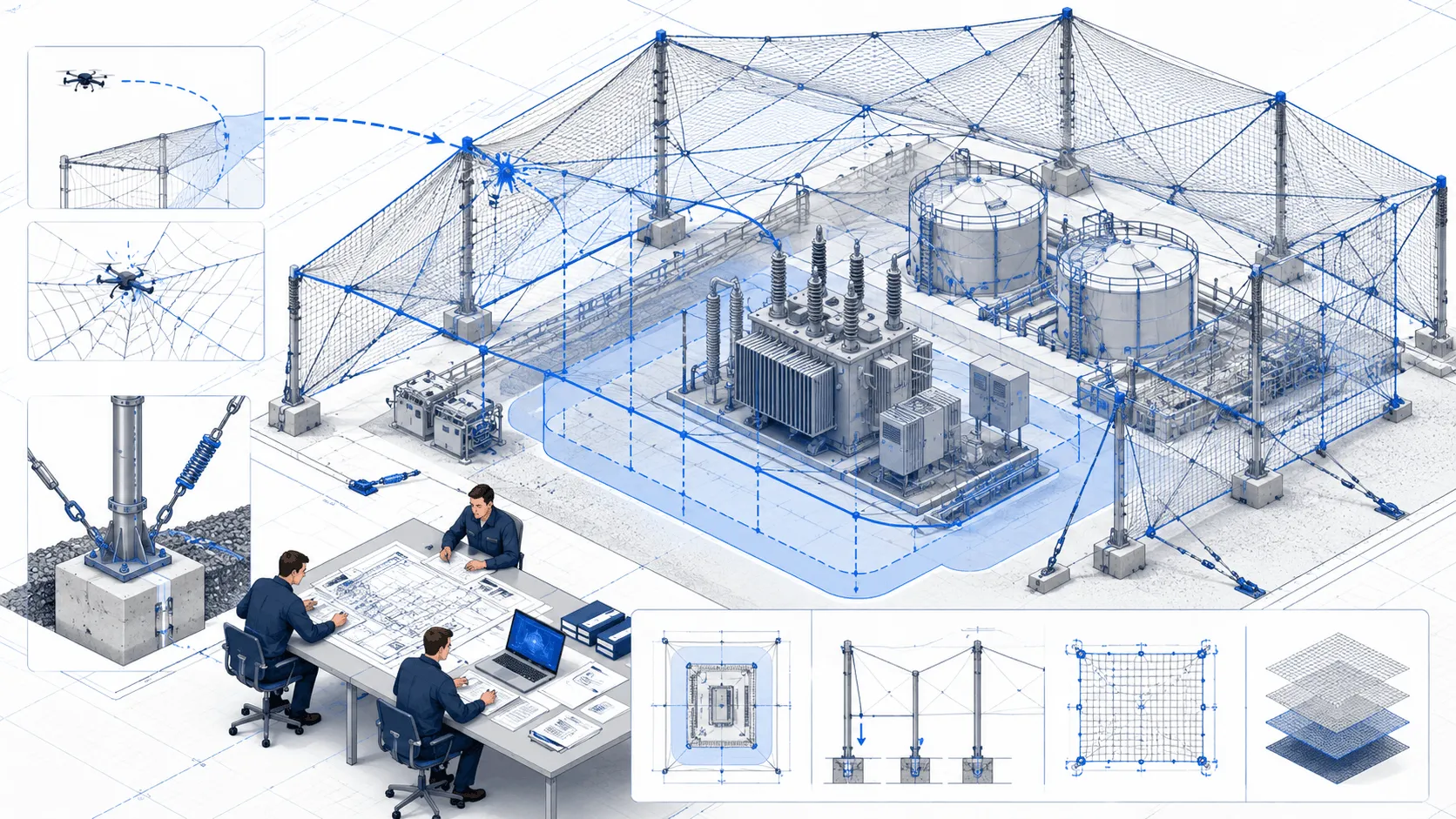

Несущую основу системы формируют металлические решётчатые опоры расчётной высоты. Они устанавливаются за пределами защищаемого оборудования и создают каркас, на котором удерживаются силовые тросы и сетчатые полотна. Расположение опор нельзя выбирать по свободным местам на генеральном плане: каждая конструкция воспринимает постоянные усилия от предварительного натяжения, ветровое и гололёдное воздействие, а при столкновении — дополнительную динамическую нагрузку. Одновременно необходимо учитывать подземные коммуникации, пожарные проезды, зоны работы кранов, электрические расстояния и возможность подъезда ремонтного транспорта. Ошибка в координатах одной опоры способна изменить пролёты, направление усилий и геометрию всей соседней секции.
Опоры соединяются силовыми тросами, приведёнными в предварительно напряжённое состояние. Их задача заключается в том, чтобы сохранить расчётную форму купола, ограничить свободный провис полотна и распределить воздействие между несколькими несущими элементами. Первичная тросовая схема создаёт крупные пространственные ячейки, на которые устанавливается более частая силовая сеть. При необходимости последним слоем монтируется мелкоячеистое полотно, ограничивающее пролёт малогабаритных FPV-дронов, квадрокоптеров и сбрасываемых предметов. В зависимости от расчётного исполнения могут применяться основные тросы диаметром 20–35 мм, силовая сеть с ячейкой 200–500 мм и финальный слой с ячейкой 60–120 мм, однако эти параметры не являются универсальными и окончательно назначаются только после определения угрозы, пролётов и климатических нагрузок.
Многоуровневая структура необходима не для механического увеличения количества металла. Крупный каркас воспринимает общие усилия и передаёт их на опоры, промежуточная сеть уменьшает свободный пролёт, а мелкоячеистый слой препятствует прохождению небольших аппаратов. Попытка выполнить всю систему из одного особенно плотного полотна увеличивает ветровое сопротивление, массу и постоянную нагрузку, но не гарантирует правильного восприятия удара. Чем меньше размер ячейки и ниже аэродинамическая проницаемость, тем больше усилия, возникающие при штормовом ветре и обледенении. Поэтому размер ячейки выбирается как часть общей расчётной модели, а не только по габаритам предполагаемого беспилотника.
В момент столкновения сетка не должна работать как абсолютно жёсткая стена. При мгновенной остановке аппарата на неподвижной преграде возникает высокий ударный пик, способный разрушить крепления или передать чрезмерное усилие на опоры. Слишком свободное полотно создаёт противоположную проблему: оно прогибается в сторону оборудования и уменьшает защитный разрыв. В «Стальном куполе» используется принцип контролируемого поглощения энергии. Сетка отклоняется, вовлекает в работу соседние участки, передаёт усилие на силовые тросы, после чего часть воздействия расходуется на перемещение противовесов или деформацию пружинных компенсаторов. Остаточная нагрузка воспринимается опорами и самостоятельными основаниями. Такая последовательность позволяет распределить воздействие во времени и по площади, а не концентрировать его в одном узле.
Таблица 1. Элементы системы и их работа при столкновении
| Элемент системы | Его работа при столкновении | Последствие неправильного расчёта |
| Улавливающее полотно | Принимает аппарат и распределяет контактное воздействие | Разрыв сетки или прохождение БПЛА через слишком крупную ячейку |
| Силовые тросы | Передают нагрузку от места удара на несколько опор | Чрезмерный провис, потеря натяжения или разрушение соединений |
| Компенсаторы | Снижают пиковое усилие за счёт контролируемого перемещения | Жёсткий удар по каркасу либо слишком большое приближение к оборудованию |
| Решётчатые опоры | Сохраняют пространственную геометрию и воспринимают усилия тросов | Потеря устойчивости отдельной секции или всей конструкции |
| Фундаментные блоки | Передают постоянные и динамические нагрузки на основание | Сдвиг, опрокидывание или изменение проектной геометрии купола |
Защитная способность определяется наиболее слабым звеном. Усиление только сетки не решает задачу, если её крепления имеют меньшую несущую способность. Увеличение диаметра троса не повышает надёжность, если основание не рассчитано на возросшее предварительное натяжение. Тяжёлый фундаментный блок не компенсирует чрезмерный прогиб полотна. Поэтому производство начинается только после согласования всей цепочки передачи усилий — от точки контакта беспилотника до поверхности, на которую установлены основания.
Расчёт безопасного расстояния и конфигурации защиты

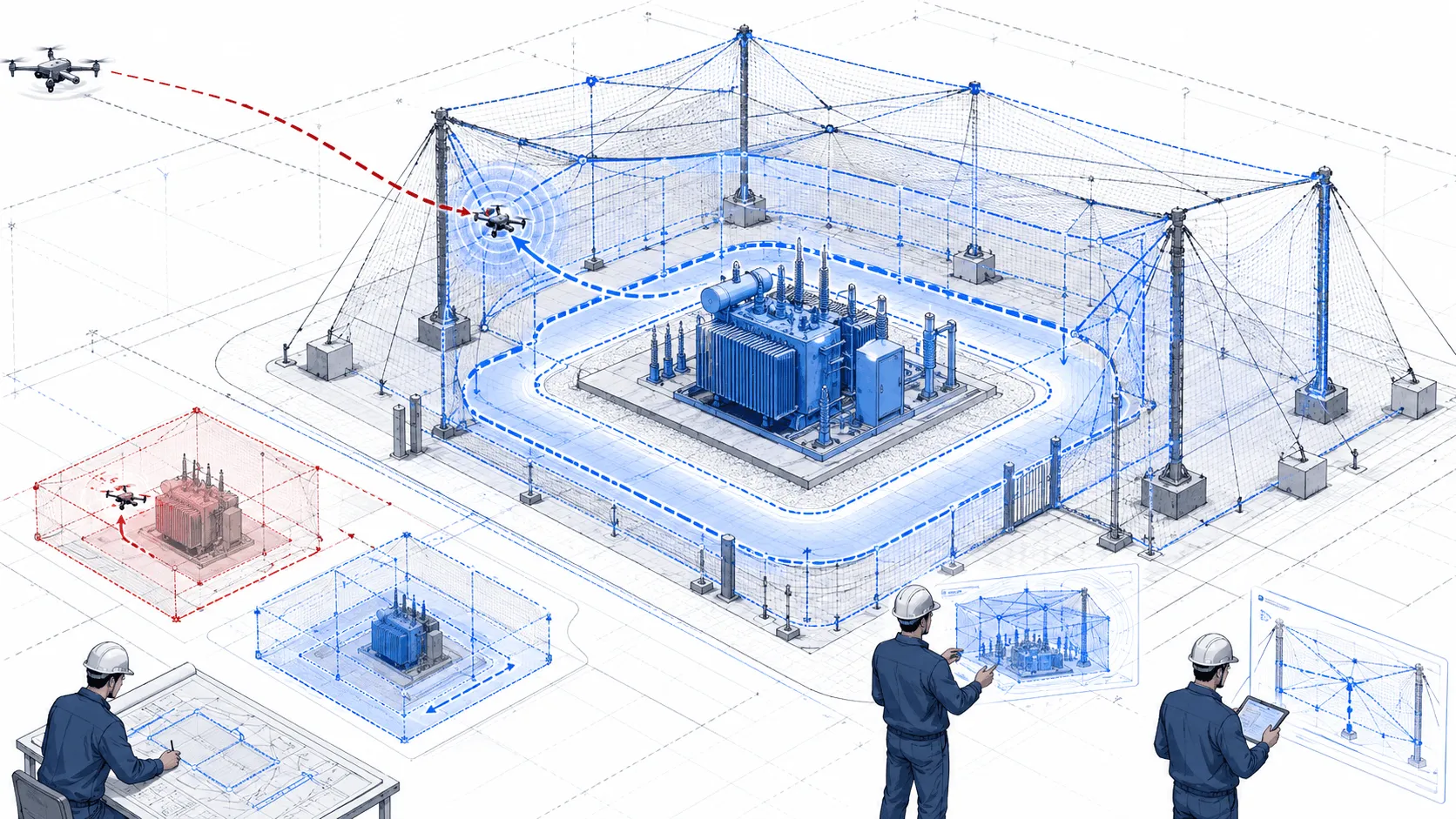

Безопасное расстояние между сетчатой поверхностью и оборудованием является ключевым параметром всей системы. Если полотно установить слишком близко, оно может физически остановить беспилотник, но не защитить объект от последующей детонации, разлёта осколков или динамического прогиба. Если чрезмерно увеличить расстояние, возрастают площадь купола, высота опор, длина пролётов, масса металлоконструкций и стоимость монтажа. Инженерная задача заключается не в создании максимального свободного пространства, а в определении достаточного разрыва, который учитывает характеристики угрозы и реальные ограничения площадки.
Защитный промежуток расходуется сразу на несколько процессов. Часть расстояния необходима для прогиба сетки и перемещения компенсаторов при ударе. Оставшийся разрыв должен отделять возможную точку разрушения или взрыва от наиболее уязвимых элементов установки. При этом расстояние измеряется не до условного центра объекта и не только до его основного корпуса. У трансформатора критическими точками могут быть высоковольтные вводы, радиаторы охлаждения и расширительный бак; у резервуара — кровля, дыхательная арматура, пеногенераторы и площадки обслуживания; у центра обработки данных — наружные холодильные машины, трансформаторы и дизель-генераторные установки. Именно выступающие и наиболее уязвимые элементы определяют фактическую геометрию купола.
Расчётный уровень угрозы описывается совокупностью характеристик: массой и скоростью аппарата, его габаритами, возможной полезной нагрузкой, направлением подлёта и допустимыми последствиями для объекта. Два беспилотника одинаковой массы могут создавать разное воздействие из-за различия скорости, а малогабаритный аппарат со сбрасываемым боеприпасом предъявляет иные требования к размеру сетчатой ячейки, чем более тяжёлый аппарат самолётного типа. Одновременно учитываются ветер, гололёд, температурные воздействия и собственная масса полотна, потому что к моменту столкновения конструкция уже находится под действием эксплуатационных нагрузок.
Конфигурация промышленной площадки часто требует выбора между общим куполом и секционной защитой. Единая конструкция перекрывает пространство между технологическими установками и уменьшает количество внутренних границ, но увеличивает пролёты и усложняет локальный ремонт. Секционная система позволяет независимо восстанавливать отдельные участки и временно открывать их для обслуживания, однако требует большего количества опор, узлов сопряжения и тщательной защиты переходов между секциями. На практике нередко применяется комбинированная схема: технологически связанные установки объединяются общим контуром, а удалённые энергетические или вспомогательные объекты получают самостоятельную защиту.
Проект должен сохранять все функции предприятия. Опоры, фундаментные блоки и растяжки не размещаются в пожарных проездах, на путях эвакуации и в зонах обязательного доступа к арматуре. Для ремонта предусматриваются съёмные либо открывающиеся секции, рассчитанные под фактический габарит техники, а не только под проход человека. На подстанции проверяется возможность замены трансформатора и работы крана, на нефтебазе — подъезд пожарной техники и обслуживание резервуаров, на наливной эстакаде — движение цистерн и работа наливного оборудования. Конструкция, которая физически защищает установку, но делает невозможной её эксплуатацию, не соответствует задаче промышленного объекта.
Монтаж, обслуживание и восстановление системы

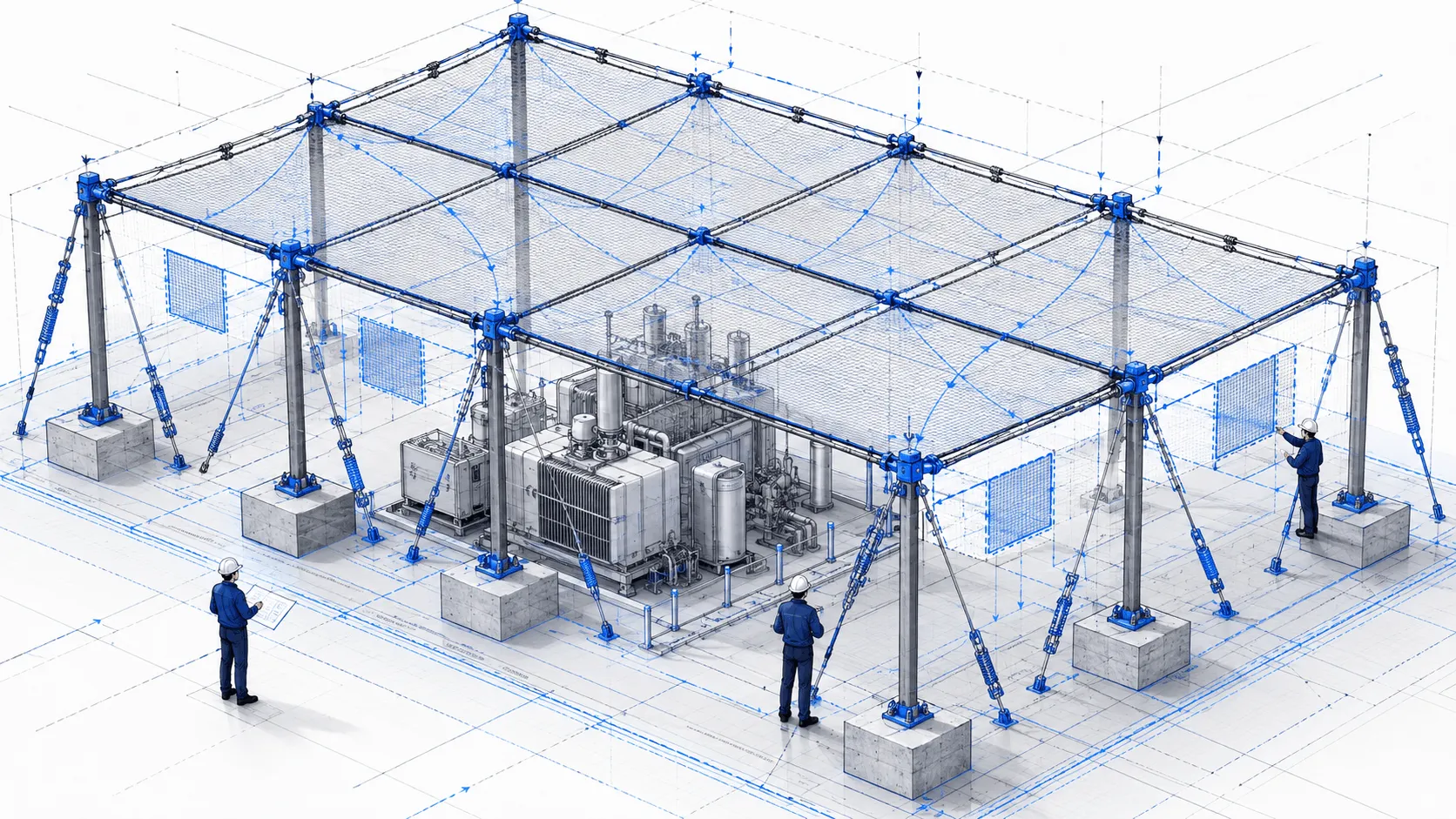

Сборная конструкция позволяет изготовить значительную часть элементов заранее и сократить продолжительность работ на действующей площадке, но скорость монтажа напрямую зависит от качества проектной подготовки. До поставки определяются координаты оснований, высоты опор, длины тросов, положение компенсаторов, последовательность натяжения и границы сетчатых полотен. Если эти решения переносятся на строительную площадку, монтажная организация вынуждена самостоятельно корректировать пролёты и узлы, а фактическая система перестаёт соответствовать исходной расчётной схеме.
Работы начинаются с геодезической разбивки и проверки мест установки фундаментных блоков. Даже незаглубляемое основание требует оценки несущей способности грунта или покрытия, устойчивости к сдвигу и опрокидыванию, а также отсутствия конфликта с подземными коммуникациями. После размещения оснований собираются и временно закрепляются опоры, затем устанавливаются основные силовые тросы. Их натяжение выполняется в заданной последовательности, чтобы усилия распределялись равномерно и не вызывали перекоса каркаса. Только после формирования устойчивой несущей схемы монтируются компенсаторы, силовые сети и мелкоячеистые полотна.
Предварительное натяжение нельзя определять визуально. Недостаточное усилие увеличивает провис и уменьшает фактическое расстояние до оборудования, чрезмерное создаёт постоянную перегрузку опор и оснований. Приёмка должна подтверждать не только наличие всех элементов, но и геометрию купола, положение опор, высотные отметки, натяжение тросов, работоспособность компенсаторов и свободные габариты технологических проездов. Все отклонения, влияющие на расчётную схему, устраняются до передачи системы в эксплуатацию.
После воздействия БПЛА замене может подлежать только отдельный участок сетки, трос, компенсатор или крепёжный узел, поэтому конструкция разделяется на ремонтопригодные секции. Эксплуатационная служба должна получить маркировку элементов, монтажные схемы, порядок безопасного снятия натяжения и перечень запасных частей. Визуально целая сетка ещё не означает сохранения проектных характеристик: трос может получить остаточное удлинение, компенсатор — выйти за рабочий диапазон, опора — изменить положение, а фундаментный блок — сместиться без явного разрушения.
Плановый контроль проводится не только после прямого воздействия. Система постоянно противостоит ветру, осадкам, температурным изменениям и коррозионной среде промышленной площадки. Во время осмотра проверяются провис полотна, натяжение тросов, соединения, защитные покрытия, положение оснований и отсутствие постороннего оборудования, закреплённого на несущих элементах. Дополнительное обследование требуется после сильного ветра, гололёда, ремонтных работ рядом с конструкцией и любого изменения состава защищаемого оборудования.
Что необходимо определить до изготовления конструкции
Исходные данные для «Стального купола» не ограничиваются площадью территории и высотой наиболее крупной установки. Проектировщику необходим актуальный генеральный план, высотные отметки, габариты критического оборудования, расположение трубопроводов, кабельных трасс, зданий, пожарных проездов и подземных коммуникаций. На действующем предприятии дополнительно фиксируются участки, которые нельзя вывести из эксплуатации, зоны работы подъёмных механизмов и регламент доступа к оборудованию.
Заказчик должен определить расчётный уровень угрозы и требуемый результат защиты. Если точная модель БПЛА неизвестна, задаются предельные характеристики, на которые рассчитывается конструкция. Отдельно устанавливается допустимый уровень последствий: отсутствие прямого контакта, сохранение герметичности, работоспособность оборудования после воздействия либо возможность безопасной остановки процесса. Эти требования напрямую влияют на размер ячейки, энергоёмкость компенсаторов, безопасное расстояние и необходимость дополнительной противоосколочной защиты.
После обследования формируется пространственная схема, в которой определены границы купола, расположение опор, пролёты, уровни сетчатого полотна, компенсаторы, основания, проезды и съёмные участки. На основании расчётов разрабатываются рабочие чертежи, спецификация, последовательность монтажа, требования к контролю натяжения и программа приёмки. Эксплуатационная часть включает паспорт, регламент осмотров, критерии повреждения, перечень запасных элементов и порядок восстановления после локального воздействия.
«Стальной купол» является инженерной системой именно потому, что все решения — от размера сетчатой ячейки до массы фундаментного блока — связаны между собой и подчинены одной задаче: остановить расчётный беспилотник на безопасном расстоянии, не разрушив защитный каркас и не передав недопустимую нагрузку на технологическое оборудование. Покупка отдельных опор, тросов и полотен без единой расчётной модели создаёт видимость защиты, но не позволяет подтвердить результат при реальном воздействии.
